HDDアダプタへ新しいハードディスクを取り付ける

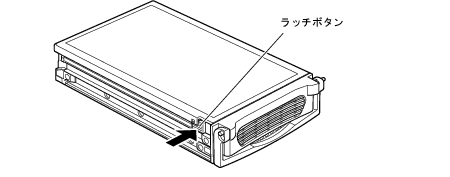

  1. ラッチボタンを押します。
    ラッチボタンは、上ぶた表面の「OPEN」と表示されているそばにあります。
画像

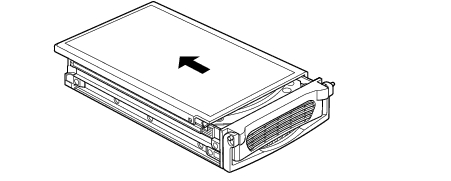

  1. ラッチボタンを押しながら上ぶたを後方にスライドさせてHDDアダプタから上ぶたを取り外します。
画像

ポイント

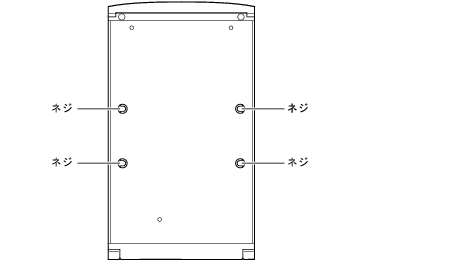

  1. ハードディスクを固定しているHDDアダプタ底面のインチネジ4か所を外します。
画像

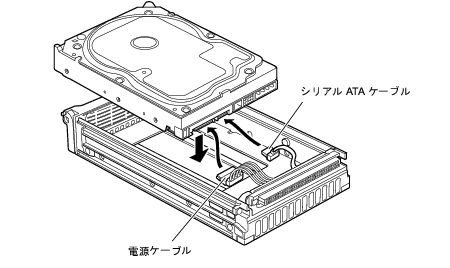

  1. HDDアダプタからハードディスクを取り出し、ハードディスクからシリアルATAケーブルと電源ケーブルを取り外します。
画像

  1. 取り付けるハードディスクにHDDアダプタ内のシリアルATAケーブルと電源ケーブルを接続し、HDDアダプタに取り付けます。
画像

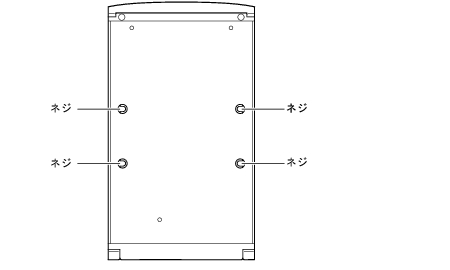

  1. HDDアダプタにハードディスクを格納し、HDDアダプタ底面4か所にインチネジで固定します。
画像

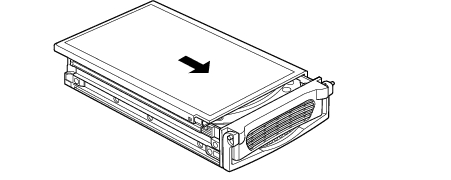

  1. HDDアダプタ後方から上ぶたをスライドさせるように取り付けます。
    ラッチボタンがきちんとはまったことを確認してください。
画像
