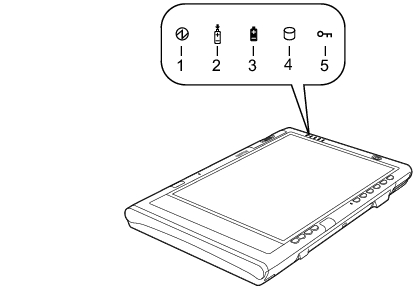

2 状態表示LEDについて
各番号をクリックすると説明箇所へジャンプします。
電源ランプ
本パソコンの状態を表示します。
LED表示
パソコン本体の状態
緑色点灯
動作状態
緑色点滅
スタンバイ
消灯
電源OFFまたは休止状態
バッテリ充電ランプ
本パソコンにACアダプタが接続されている場合に、内蔵バッテリパックの充電状態を表示します。
LED表示
バッテリパックの充電状態
緑色点灯
充電終了またはバッテリパック未装着で非充電
オレンジ点灯
充電中
オレンジ点滅
充電停止中（バッテリ温度アラーム時など
注
）
消灯
ACアダプタ未接続により充電動作なし
注
：
バッテリ温度アラームとは、内蔵バッテリパックが熱を持って温度が高くなったり、冷やされて温度が低くなった場合に、バッテリの保護機能が働いて充電を停止することです。
バッテリ残量ランプ
本パソコンに接続されている内蔵バッテリパックの残量を表示します。
LED表示
バッテリの状態
緑色点灯
バッテリ残量 100〜51％
注
オレンジ点灯
バッテリ残量 50〜13％
注
赤色点灯
バッテリ残量 12％以下
注
オレンジ点滅
バッテリ残量計測中（内蔵バッテリパック装着後4秒間）
赤色点滅
バッテリ異常時
消灯
バッテリ未接続時またはバッテリ残量0％
注
：
動作状態またはバッテリ充電中。
電源OFF時に内蔵バッテリパックを装着すると、バッテリ残量ランプはオレンジ点滅後、そのときのバッテリ残量を5秒間表示します。
なお、内蔵バッテリパックが充電されていない場合はそのまま消灯します。
スタンバイでバッテリを充電していないときは、LED表示が点灯ではなく点滅になります。その場合の点滅の間隔は、約1秒間点灯し、約6秒間消灯となります。
バッテリ残量が0%の場合、電源が入りません。ACアダプタを接続し、充電してからお使いください。
ハードディスクアクセスランプ
本パソコンの内蔵ハードディスクにアクセスしている場合に表示します。
LED表示
ハードディスクアクセス状態
緑色点灯
ハードディスクアクセス中
消灯
ハードディスクアクセスなし
ハードディスクアクセスランプが点灯中は、電源ボタンを押さないでください。ハードディスクのデータが壊れるおそれがあります。
セキュリティランプ
添付のソフトウェア「セキュリティボタン」でパスワードを設定している場合、パスワード要求時に点灯します。パソコン本体の電源を入れたときやレジューム時にセキュリティランプが点灯したらパスワードを入力してください。
LED表示
セキュリティの状態
緑色点灯
パスワード要求時
消灯
パスワード未設定またはパスワード解除時
