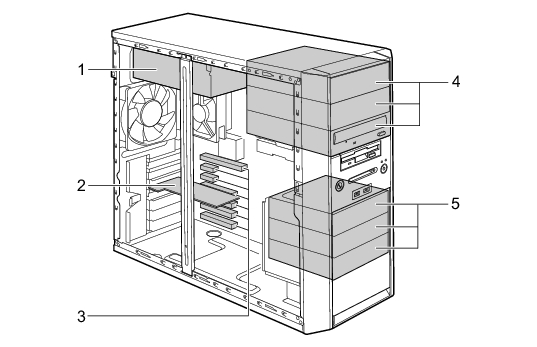

パソコン本体内部

---

各番号をクリックすると説明箇所へジャンプします。

1. 電源ユニット
2. SATA-RAIDカード（RAIDモデルのみ）
3. 拡張カードスロット

   本パソコンの機能を拡張する各種拡張カードを取り付けます。PCI Express x1およびPCIに対応した拡張カードを使えます。
   PCI SCSIカードを取り付けると、本パソコンで外付けのハードディスクや光磁気ディスクドライブなどが使えるようになります。
   なお、カスタムメイドの選択によっては、拡張カードが取り付けられている場合があります。
   「増設」−「拡張カードを取り付ける」

4. フロントアクセスベイ

   内蔵するタイプの周辺機器を取り付けます。
   カスタムメイドでCD-ROMドライブ、またはスーパーマルチドライブを選択した場合、フロントアクセスベイ3に取り付けられています。
   カスタムメイドでフロントアクセスユニットを選択した場合、フロントアクセスベイ1に取り付けられています。
   RAIDモデルでは、すでにハードディスク用のフロントアクセスユニット2基が搭載されているので、周辺機器を取り付けることはできません。
   「増設」−「周辺機器を取り付ける」

5. 内蔵ハードディスクベイ

   内蔵ハードディスクを取り付けます。
   「増設」−「周辺機器を取り付ける」
