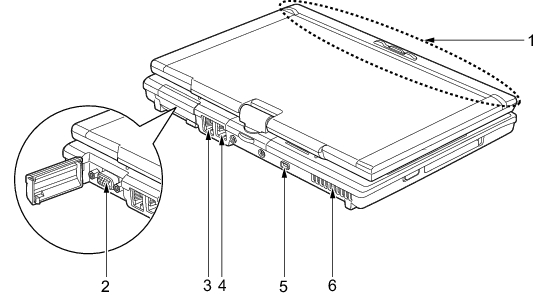

パソコン本体背面
各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
内蔵無線LANアンテナ
無線LAN用のアンテナが内蔵されています。
本パソコンの使用中、特に無線LANで通信中はアンテナ部分に極力触れないでください。また、本パソコンを設置する場合には、周囲が金属などの導体（電気を通しやすいもの）でできている場所を避けてください。通信性能が低下し、設置環境によっては通信できなくなることがあります。
「機能」−「無線LAN（IEEE 802.11a、IEEE 802.11g準拠）について」
無線LANについては、Windows Vistaの場合は
『IEEE 802.11a/g 準拠 内蔵無線LAN をお使いになる方へ』
、Windows XPの場合は
『IEEE 802.11a/g 準拠 内蔵無線LAN をお使いになる方へ』
をご覧ください。
外部ディスプレイコネクタ（
）
別売のアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
ポートリプリケータ接続時には、ポートリプリケータの外部ディスプレイコネクタをお使いください。
「ハードウェア」−「外部ディスプレイについて」
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
ポートリプリケータ接続時には、ポートリプリケータのLANコネクタをお使いください。
「機能」−「LANについて」
モデムコネクタ（
）
モジュラーケーブルを接続するためのコネクタです。
内蔵モデムについては
『内蔵モデムをお使いになる方へ』
をご覧ください。
盗難防止用ロック取り付け穴（
）
市販の盗難防止用ケーブルを接続することができます。
排気孔
パソコン本体内部の熱を外部に逃がすためのものです。
パソコンの電源を入れると、内部のファンが数秒間回転します。また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
このため、起動時や動作中にファンによる回転音が発生しますが、パソコンの放熱のためであり、異常ではありません。
排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
