ポートリプリケータ
カスタムメイドの選択により、ポートリプリケータを添付しています。

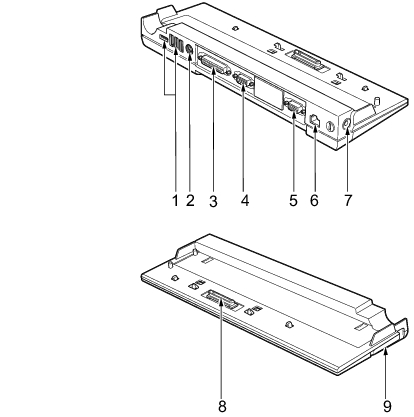

各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ポートリプリケータ接続時には、パソコン本体左側面のLAN コネクタ、DC-INコネクタ、外部ディスプレイコネクタ、およびパソコン本体右側面のUSBコネクタはお使いになれません。
USBコネクタ（
）
FDDユニット（USB）など、USB規格対応の機器を接続するためのコネクタです。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
拡張キーボード／マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボード」
「ハードウェア」−「マウスについて」
パラレルコネクタ（
）
プリンタなどを接続するためのコネクタです。
「ハードウェア」−「プリンタについて」
シリアルコネクタ（
）
RS-232C準拠の機器を接続するためのコネクタです。
外部ディスプレイコネクタ（
）
アナログディスプレイなど、アナログディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
DC-INコネクタ（
）
ポートリプリケータに添付のACアダプタを接続するためのコネクタです。
ポートリプリケータのDC-INコネクタにはポートリプリケータに添付のACアダプタを接続してください。パソコン本体に添付のACアダプタはご使用になれません。
接続コネクタ
パソコン本体のポートリプリケータ接続コネクタに接続します。
ポートリプリケータ取り外しレバー
ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
「ハードウェア」−「ポートリプリケータについて」
