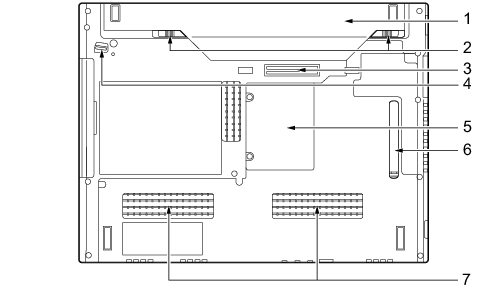

パソコン本体下面

---

各番号をクリックすると説明箇所へジャンプします。

1. 内蔵バッテリパック

   内蔵バッテリパックが装着されています。
   「ハードウェア」−「内蔵バッテリパックを交換する」

2. 内蔵バッテリパックロック

   内蔵バッテリパックを取り外すときにスライドさせます。
   「ハードウェア」−「内蔵バッテリパックを交換する」

3. ポートリプリケータ接続コネクタ

   ポートリプリケータを接続するためのコネクタです。
   「ハードウェア」−「ポートリプリケータについて」

4. モバイルマルチベイロック

   モバイルマルチベイを取り付け／取り外しをする場合にスライドさせます。

5. 拡張RAMモジュールスロット

   本パソコンのメモリをセットするためのスロットです。
   「ハードウェア」−「メモリについて」

6. ダストキャッチャー

   空冷用通風路に蓄積するほこりを取り除きやすくします。
   「ハードウェア」−「空冷用通風路のお手入れ」

7. 吸気孔

   空気を取り込むための穴です。

吸気孔をふさがないでください。 内部に熱がこもり、火災の原因となることがあります。
