1 各部の名称と働き

---

パソコン本体前面

---

1. 内蔵無線LANアンテナ（無線LAN搭載モデルのみ）

   無線LAN用のアンテナが内蔵されています。
   本パソコンの使用中、特に無線LANで通信中はアンテナ部分に極力触れないでください。また、本パソコンを設置する場合には、周囲が金属などの導体（電気を通しやすいもの）でできている場所を避けてください。通信性能が低下し、設置環境によっては通信できなくなることがあります。
   「機能」−「無線LAN（IEEE 802.11a、IEEE 802.11g準拠）について」

• 無線LANについては、Windows Vistaの場合は『IEEE 802.11a/g 準拠 内蔵無線LAN をお使いになる方へ』、Windows XPの場合は『IEEE 802.11a/g 準拠 内蔵無線LAN をお使いになる方へ』をご覧ください。

2. 内蔵マイク

   音声を録音できます。

• マイクとスピーカーを同時に使用するソフトウェアをお使いの場合、ハウリングが起きることがあります。このようなときは、音量を調整するか、市販のヘッドホンや外付けマイクをお使いください。また、マイクを使用していないときは、マイクを「ミュート」（消音）にしてください。「ミュート」にする方法については、「機能」−「音量の設定（Windows Vistaの場合）」または「機能」−「音量の設定（Windows XPの場合）」をご覧ください。
• 内蔵マイクから録音する場合、音源との距離や方向によっては、音がひろいにくい場合があります。クリアな音声で録音したい場合には、外付けマイクを使用されることをお勧めします。外付けマイクを使用する場合は、マイク・ラインイン兼用端子（Click）に接続してください。

3. ペン

   タッチパネルを操作するペンが収納されています。
   「ハードウェア」−「タッチパネルについて」

4. 液晶ディスプレイ

   本パソコンの画面を表示します。
   液晶ディスプレイを回転させると、タブレットモードとしてお使いになれます。
   「ハードウェア」−「液晶ディスプレイの回転について」

• 液晶ディスプレイの特性について

  以下は液晶ディスプレイの特性です。これらは故障ではありませんので、あらかじめご了承ください。

  • 液晶ディスプレイは非常に精度の高い技術で作られておりますが、画面の一部に点灯しないドットや、常時点灯するドットが存在する場合があります（有効ドット数の割合は99.99%以上です。有効ドット数の割合とは「対応するディスプレイの表示しうる全ドット数のうち、表示可能なドット数の割合」を示しています）。
  • 本パソコンで使用している液晶ディスプレイは、製造工程により、各製品で色合いが異なる場合があります。また、温度変化などで多少の色むらが発生する場合があります。
  • 長時間同じ表示を続けると残像となることがあります。残像は、しばらく経つと消えます。この現象を防ぐためには、省電力機能を使用してディスプレイの電源を切るか、スクリーンセーバーの使用をお勧めします。省電力機能などを利用して、自動的にディスプレイの電源を切る設定は、「電源オプション」ウィンドウ左の「ディスプレイの電源を切る時間の設定」（Windows Vista）、「電源オプションのプロパティ」ウィンドウ（Windows XP）から行えます。また、スクリーンセーバーの設定については、Windowsのヘルプをご覧ください。
  • 表示する条件によってはムラおよび微少な斑点が目立つことがあります。

5. キーボードライト

   暗い所などでキーボードを照らします。アプリケーションボタン1（Click）を押すと点灯します。

6. タブレットボタン

   ボタンを押すだけで、ソフトウェアの起動などを行うことができます。
   「ソフトウェア」−「ソフトウェア一覧」

7. 指紋センサー

   指紋を識別してユーザー認証を行うことができます。
   「セキュリティ」−「指紋センサー」
   また、Windows XPの場合、スクロール機能を使って画面を上下にスクロールさせることもできます。

• Windows XPで指紋センサーのスクロール機能をお使いになるには、指紋センサードライバが必要です。ドライバのインストール方法については、『SMARTACCESSファーストステップガイド（認証デバイスをお使いになる方へ）』をご覧ください。
  また、指紋センサーのスクロール機能をお使いになる場合は、次の点にご注意ください。
  • お使いになるソフトウェアによっては、指紋センサーのスクロール機能による画面のスクロールができない場合があります。
  • 指紋センサーのスクロール機能の速度は、「指紋センサー」ウィンドウで変更できます。「指紋センサー」ウィンドウを表示するには、「コントロールパネル」ウィンドウの関連項目にある「コントロールパネルのその他のオプション」−「指紋センサー」アイコンをクリックします。

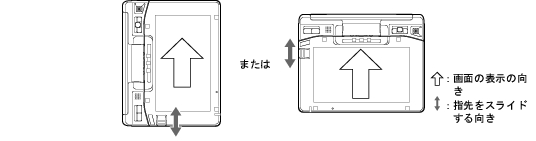

  • 指紋センサーのスクロール機能をお使いになる場合は、画面の表示の向きに対して指先を上下方向にスライドさせてください。

8. 状態表示LED

   本パソコンの状態が表示されます。
   「状態表示LEDについて」

9. キーボード

   文字を入力したり、パソコン本体に命令を与えます。
   「ハードウェア」−「キーボードについて」

• キーボードにはかな文字の刻印はありません。文字の入力は「ローマ字入力」になります。

10. ポートリプリケータ接続コネクタ／LAN/CRT変換コネクタ

    ポートリプリケータ／変換ケーブル（LAN/CRT）を接続するためのコネクタです。
    「ハードウェア」−「ポートリプリケータについて」
    「各部名称」−「変換ケーブル（LAN/CRT）」
