ドッキングステーション
本パソコンには、ドッキングステーションは添付されておりません。
お使いになる場合は、別売のドッキングステーションをご購入ください。

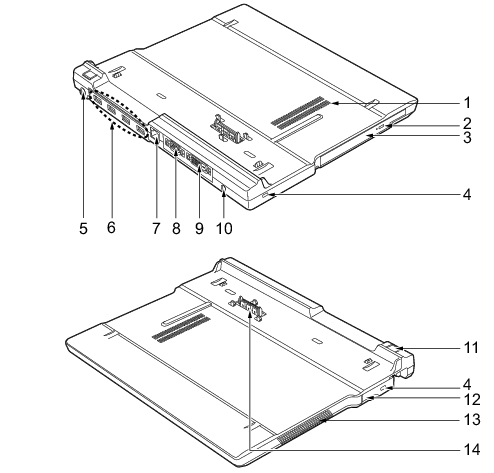

各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ドッキングステーション接続時には、パソコン本体のLANコネクタ、外部ディスプレイコネクタ、ACアダプタはお使いになれません。
排気孔
パソコン本体内部の熱を外部に逃がすためのものです。
パソコンの電源を入れると、内部のファンが数秒間回転します。また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
このため、起動時や動作中にファンによる回転音が発生しますが、パソコンの放熱のためであり、異常ではありません。
また、排気孔はドッキングステーションの下面にもあります。
排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
CD/DVD取り出しボタン
スーパーマルチドライブにディスクをセットしたり、取り出すときに押します。
スーパーマルチドライブ
CDやDVDの読み出しや書き込みをしたり、音楽CDやDVD-VIDEOの再生をしたりできます。
「ハードウェア」−「CD／DVDについて」
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
DC-INコネクタ（
）
添付のACアダプタを接続するためのコネクタです。
USBコネクタ（
）
USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。4ポートあります。パソコン本体とあわせて6ポートお使いになれます。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
外部ディスプレイコネクタ（アナログ）（
）
アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
外部ディスプレイコネクタ（デジタル）
DVI-Dに対応したデジタルディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
ラインアウト端子（
）
オーディオ機器などの音声入力端子を接続します。
電源ボタン（
）
パソコン本体の電源を入れたり、スリープ（Windows Vista）、スタンバイ（Windows XP）およびレジュームさせるためのボタンです。
ドッキングステーション取り外しレバー
ドッキングステーションをパソコン本体から取り外す場合に使用します。
吸気孔
空気を取り込むための穴です。
吸気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
接続コネクタ
パソコン本体のドッキングステーション接続コネクタに接続します。
