変換ケーブル（LAN/CRT）

重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。

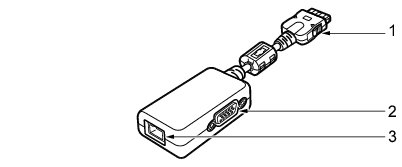

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ
  1. 接続コネクタ
    パソコン本体と接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
  2. 外部ディスプレイコネクタ（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    ポートリプリケータ接続時には、ポートリプリケータの外部ディスプレイコネクタをお使いください。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
  3. LANコネクタ（画像）
    LANケーブルを接続するためのコネクタです。
    ポートリプリケータ接続時には、ポートリプリケータのLANコネクタをお使いください。
    「取り扱い」−「LAN（有線LAN）」
