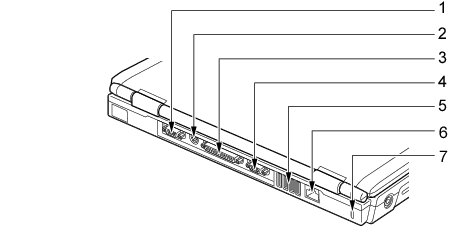

パソコン本体背面

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • 各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
  1. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続するためのコネクタです。
  2. 拡張キーボード／マウスコネクタ
    PS/2マウスやPS/2テンキーボードを接続するためのコネクタです。
    「ハードウェア」−「テンキーボードについて」
    「ハードウェア」−「マウスについて」
  3. パラレルコネクタ（画像）
    プリンタなどを接続するためのコネクタです。
    「ハードウェア」−「プリンタについて」
  4. 外部ディスプレイコネクタ（画像）
    アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    「ハードウェア」−「外部ディスプレイについて」
  5. USBコネクタ（画像）
    USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. LANコネクタ（画像）
    LANケーブルを接続するためのコネクタです。
    「動作環境の設定」−「LANについて」
  2. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続することができます。
