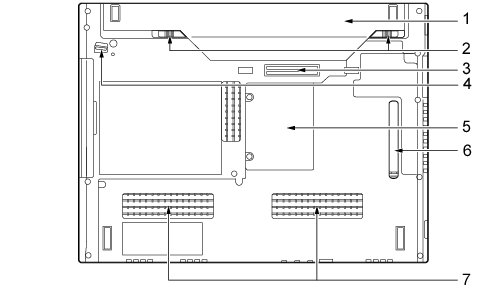

各番号をクリックすると説明箇所へジャンプします。

1. 内蔵バッテリパック

   内蔵バッテリパックが装着されています。
   「取り扱い」−「バッテリ」

2. 内蔵バッテリパックロック

   内蔵バッテリパックを取り外すときにスライドさせます。
   「取り扱い」−「内蔵バッテリパックを交換する」

3. ポートリプリケータ接続コネクタ

   ポートリプリケータを接続するためのコネクタです。
   「周辺機器の設置／設定／増設」−「ポートリプリケータ」

4. モバイルマルチベイロック

   モバイルマルチベイを取り付け／取り外しをする場合にスライドさせます。

5. メモリ（拡張RAMモジュール）スロット

   本パソコンのメモリをセットするためのスロットです。
   「周辺機器の設置／設定／増設」−「メモリ」

6. ダストキャッチャー

   空冷用通風路に蓄積するほこりを取り除きやすくします。
   「お手入れ」−「空冷用通風路のお手入れ」

7. 吸気孔

   空気を取り込むための穴です。

吸気孔をふさがないでください。 内部に熱がこもり、火災の原因となることがあります。
