本パソコンには、ドッキングステーションは添付されておりません。
お使いになる場合は、別売のドッキングステーションをご購入ください。

	コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。 ドッキングステーション接続時には、パソコン本体のLANコネクタ、外部ディスプレイコネクタ、ワイヤレススイッチはお使いになれません。

	ドッキングステーションは、パソコン本体の電源が入っているときでも、取り付け、取り外しができます。通知領域の「ハードウェアの安全な取り外し」アイコンをダブルタップして表示される「ハードウェアの安全な取り外し」ウィンドウで、「内蔵DVD/CDドライブ」や「USBオプション」を「停止」にしてから取り外してください。

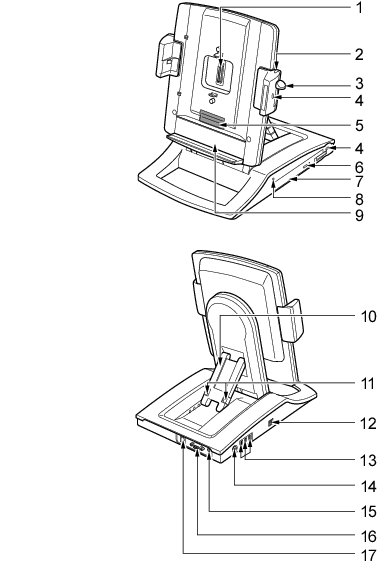

1. 本体接続コネクタ

   パソコン本体と接続するためのコネクタです。

本体接続コネクタに手を触れないでください。異物（金属片、液体など）が入らないようにしてください。 感電・火災・故障の原因になります。

2. ロック解除ボタン

   ロックレバーのロックを解除する場合に押します。

3. ロックレバー

   本体を取り付けるときは、下にスライドしてロックします。本体を取り外すときは、ロック解除ボタンを押しながら上にスライドして、ロックを解除します。

4. 盗難防止用ロック取り付け穴

   市販の盗難防止用ケーブルを接続することができます。

5. 冷却ファン

   パソコン本体背面に空気を吹き付け、効率よく冷やします。

6. CD/DVD取り出しボタン

   スーパーマルチドライブにディスクをセットするときや取り出すときに押します。

7. スーパーマルチドライブ

   CDやDVDの読み出しや書き込みをしたり、音楽CDやDVD-Videoの再生をしたりできます。
   「周辺機器の設置／設定／増設」−「CD／DVD」

8. CDアクセスランプ

   CD-ROMやDVD-ROMからデータを読み込んでいるときやCD-R/RWディスクにデータを書き込んでいるとき、音楽CDなどを再生しているときに点滅します。

9. バッテリーガイド

   パソコン本体にバッテリパック（L）を取り付けている場合、下にスライドさせます。

10. 角度調節バー

    角度を調整します。

11. 角度調節バー固定／解除ボタン

    角度調節バーで角度を調節するときに押します。

12. IEEE1394端子（）

    IEEE1394規格の周辺機器を接続するためのコネクタです。

13. USBコネクタ（）

    FDDユニット（USB）や、USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。

	ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。

14. DC-INコネクタ（）

    添付のACアダプタを接続するためのコネクタです。

15. ラインアウト端子（）

    オーディオ機器などの音声入力端子を接続します。

16. 外部ディスプレイコネクタ（）

    アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」

17. LANコネクタ（）

    LANケーブルを接続するためのコネクタです。
    「取り扱い」−「LAN（有線LAN）」
