各番号をクリックすると説明箇所へジャンプします。

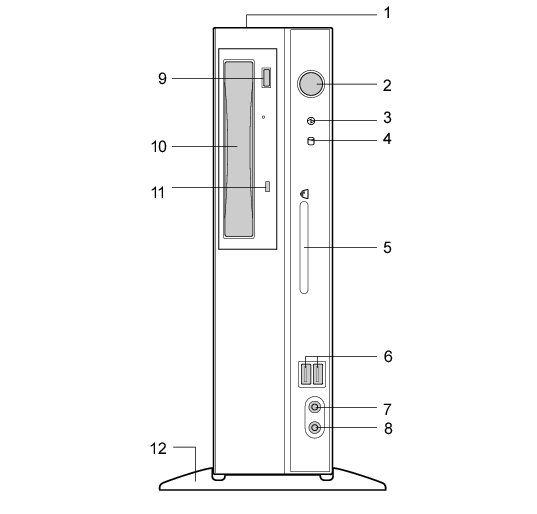

● カスタムメイドでCD/DVDドライブ（厚型）を選択した場合

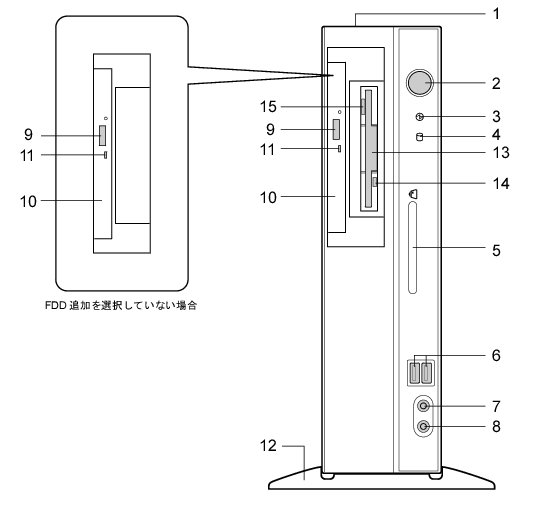

● カスタムメイドでCD/DVDドライブ（薄型）を選択した場合

1. 通風孔

   パソコン本体内部の熱を外部に逃すための開孔部があります。物を載せるなどしてふさがないようにご注意ください。横置きにする場合は、通風孔のある面を、壁などから15cm以上離して設置してください。

2. 電源ボタン（）

   次の場合に押します。

   • パソコン本体の電源を入れるとき
   • スリープ状態（Windows Vista）またはスタンバイ状態（Windows XP）にするとき

     「電源オプション」ウィンドウまたは「電源オプションのプロパティ」ウィンドウの設定を変更してください。
     「取り扱い」−「省電力（Windows Vistaの場合）」
     「取り扱い」−「省電力（Windows XPの場合）」

   • スリープ状態（Windows Vista）またはスタンバイ状態（Windows XP）から復帰（レジューム）するとき
3. 電源ランプ（）

   パソコン本体の電源の状態を表しています。
   緑色に点灯しているときは、電源が入っています。
   オレンジ色に点灯しているときは、スリープ状態（Windows Vista）またはスタンバイ状態（Windows XP）です。

4. ディスクアクセスランプ（）

   ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点灯します。また、CD/DVDドライブによっては、CDにアクセスしているときに点灯する場合があります。

5. スマートカードベイ（）

   カスタムメイドで選択したスマートカードリーダ／ライタが取り付けられています。
   スマートカードをセットしたときに、アイコンが数回点滅します。

6. USBコネクタ（）

   USB規格の周辺機器を接続します。USB2.0に準拠しています。

7. マイク端子（）

   市販のコンデンサマイクを接続します。

8. ヘッドホン端子（）

   市販のヘッドホンを接続します。
   ヘッドホンを接続している間は、パソコン本体のラインアウト端子からは、音が出ません。

9. CD/DVD取り出しボタン

   CD-ROMや音楽CDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときにお使いになれます。

   CDアクセスランプが点灯しているときは、押さないでください。

10. CD/DVDドライブ

    CD-ROMのデータやプログラムを読み出したり、音楽CDを再生したりします。

    カスタムメイドの選択によって、次のドライブが取り付けられています。

    • CD-ROMドライブ
    • DVD-ROMドライブ
    • DVD-ROM&CD-R/RWドライブ
    • スーパーマルチドライブ

    「取り扱い」−「CD／DVD」

11. CDアクセスランプ

    CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。

12. フット

    本パソコンをお使いになるときに取り付ける台座です（→『取扱説明書』）。

13. フロッピーディスクドライブ

    カスタムメイドで内蔵FDD追加を選択している場合、フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりします。
    「取り扱い」−「フロッピーディスク」

14. フロッピーディスクアクセスランプ

    カスタムメイドで内蔵FDD追加を選択している場合、フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりしているときに点灯します。

15. フロッピーディスク取り出しボタン

    カスタムメイドで内蔵FDD追加を選択している場合、フロッピーディスクを取り出すときに押します。
    フロッピーディスクアクセスランプが点灯しているときは、押さないでください。
