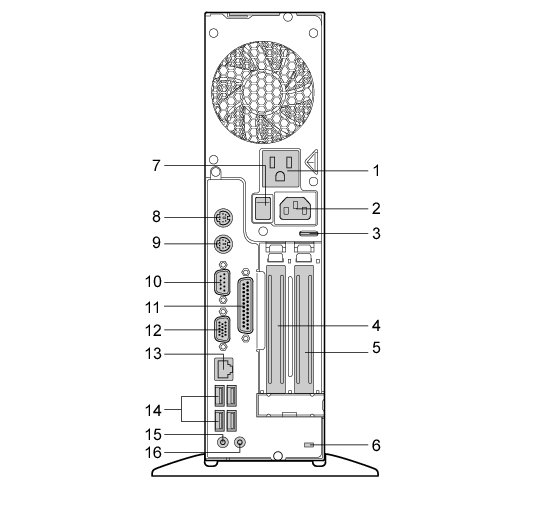

パソコン本体背面

各番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. アウトレット
    ディスプレイの電源ケーブルを接続します。
  2. インレット
    電源ケーブルを接続します。
  3. セキュリティ施錠金具
    市販の鍵を取り付けます。
    「セキュリティ」−「パソコン本体の施錠方法」
  4. 拡張カードスロット
    本パソコンの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードを使えます。
    SCSIカードを取り付けると、本パソコンで外付けのハードディスクや光磁気ディスクドライブなどが使えるようになります。
    「周辺機器の設置／設定／増設」−「拡張カードを取り付ける」
  5. PCI Express x16 Graphicsカードスロット
    カスタムメイドでグラフィックカードを選択している場合、ここからディスプレイを接続します。アナログRGBミニ15ピンおよびデジタルディスプレイのディスプレイケーブルが使用できます（→『取扱説明書』）。
  6. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続します。
  7. メインスイッチ
    パソコン本体の電源を完全に切る場合に「オフ」にします。「｜」側が「オン」で「○」側が「オフ」です。
    「オフ」にすると、電源ボタンを押しても、パソコン本体の電源は入りません。通常は「オン」のままお使いください。
    ただし、長期間お使いにならない場合は、「オフ」にしてください（→『取扱説明書』）。
  8. キーボードコネクタ（画像）
    PS/2キーボードを接続します。
    「取り扱い」−「キーボード」
  9. マウスコネクタ（画像）
    PS/2マウスを接続します。
    「取り扱い」−「マウス」
  10. シリアルコネクタ（画像）
    RS-232C規格に対応した機器を接続します。
  11. パラレルコネクタ（画像）
    プリンタやスキャナなどを接続します。
  12. ディスプレイコネクタ（画像）
    ディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。
    カスタムメイドでグラフィックカードを選択した場合は、使用できません。
  13. LANコネクタ（画像）
    LANケーブルを接続します。
    画像
    LEDの意味は、次のとおりです。
    下部LED（Link/Act）
    上部LED（Speed）
    1000MbpsでLINKを確立
    緑色点灯注
    オレンジ点灯
    100MbpsでLINKを確立
    緑色点灯注
    緑色点灯
    10MbpsでLINKを確立
    緑色点灯注
    消灯
    注
    ：
    データ転送中：緑色点滅
  14. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  15. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。
    スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
    なお、ヘッドホン端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
  16. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
