各部名称
>
1 各部の名称と働き
> メインボード

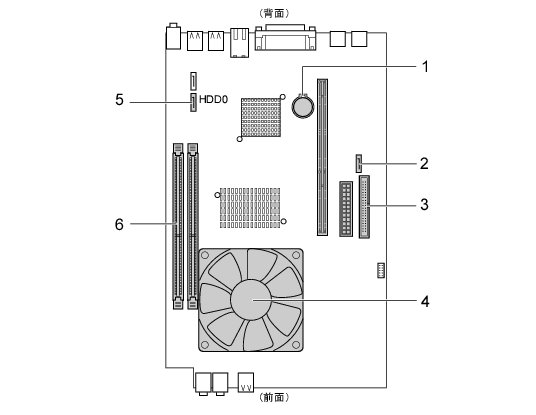

メインボード
各番号をクリックすると説明箇所へジャンプします。
内蔵バッテリ
本パソコンの時計機能とBIOSセットアップで設定した設定値を保存するためのバッテリです。標準の使用状態(1日約8時間)で約5年間お使いになれます。
SATA ODDコネクタ
カスタムメイドで厚型のスーパーマルチドライブを選択している場合、選択したドライブが接続されています。
IDEコネクタ(IDE)
カスタムメイドで薄型の光ファイル装置追加を選択している場合、選択したCD/DVDドライブが接続されています。
CPU/ヒートシンク(CPUファンの下にあります)
シリアルATAコネクタ(HDD0)
標準のハードディスクドライブ(RAIDモデルを除く)がHDD0に接続されています。
RAIDモデルの場合は、RAIDカードに標準のハードディスクドライブが接続されています。
DIMMスロット
メモリを取り付けます。
パソコン本体の前面から見て右から、DDRII1、DDRII2と並んでいます。
「周辺機器の設置/設定/増設」−「メモリを取り付ける」
