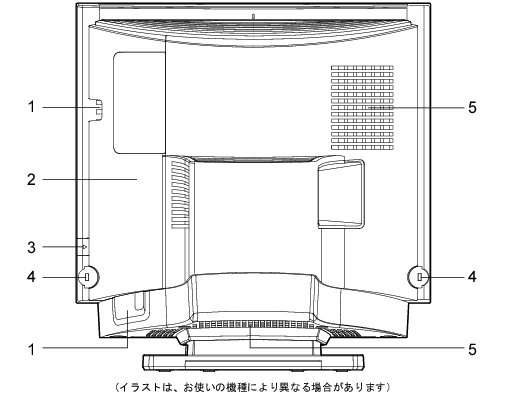

パソコン本体背面

各番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. ケーブルホール
    キーボードケーブル、マウスケーブル、USBケーブル、LANケーブル、ディスプレイケーブルなどを外部に出すための穴です。
  2. コネクタカバー
  3. ロックボタン
    コネクタカバーを取り外すときに押します。
  4. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続できます。
    通常は、パソコン本体背面から見て右側の取り付け穴にケーブルを接続してください。
    コネクタカバーもロックしたい場合は、コネクタカバー側の取り付け穴にケーブルを接続してください。
    盗難防止用ケーブル先端のロック部分の形状が、円筒形のものをお使いください。その他の形状では、充分な効果が得られないことがあります。また、ロック部分の直径は19.5mm〜22.6mmのものをお勧めします。
  5. 通風孔
    パソコン本体内部の熱を外部に逃すための開孔部があります。ふさがないようにご注意ください。
