表示装置の切り替え

本パソコンに外部ディスプレイを接続した場合に、表示するディスプレイを切り替えることができます。

■ ディスプレイの表示

ディスプレイの表示は、次のように切り替えることができます。

  • 1つのディスプレイで表示する
    • パソコン本体の液晶ディスプレイのみに表示する
    • 接続した外部ディスプレイのみに表示する
  • 2つのディスプレイで同時に表示する
    • パソコン本体の液晶ディスプレイと接続した外部ディスプレイに同じ画面を同時に表示する
  • 2つのディスプレイで1つのデスクトップを表示する
    パソコン本体の液晶ディスプレイと接続した外部ディスプレイで1つのデスクトップを表示する方法については、「マルチモニタ機能」をご覧ください。

■ 注意事項

  • 外部ディスプレイは、Windowsのセットアップが終了後に接続してください。
  • パソコン本体の電源を入れる前にディスプレイの電源を入れてください。
    パソコン本体の電源を入れた後にディスプレイの電源を入れると、画面が表示されないことがあります。そのような場合は、いったん電源を切ってからもう一度入れ直してください。
  • 「1つのディスプレイで表示する」から「2つのディスプレイで同時に表示する」設定に変更する場合は、画面の解像度とリフレッシュレートを次のように設定してください。
    • 解像度：1024×768
    • リフレッシュレート：60Hz
    他の値に設定すると、画面が正常に表示されない場合があります。
  • ディスプレイのマニュアルもご覧ください。

■ 外部のディスプレイを接続する

□ 用意するもの

  • ディスプレイ
    アナログディスプレイを用意してください。

□ 接続する

  1. コネクタカバーを取り外します。
    コネクタカバーの取り外し方は、『取扱説明書』をご覧ください。

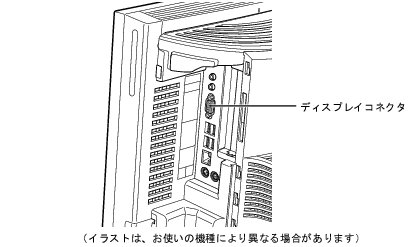

  2. 外部ディスプレイを接続します。
    お使いになるディスプレイのマニュアルもご覧になり、接続してください。
画像
  1. コネクタカバーを取り付けます。
    コネクタカバーの取り付け方は、『取扱説明書』をご覧ください。
  2. ディスプレイの電源を入れます。
  3. 本パソコンの電源を入れます。
  4. 管理者権限を持ったユーザーとしてログオンします。

■ 表示できる解像度と発色数

□ 外部ディスプレイ

解像度（ピクセル）注1 発色数注2 Windows Vista Windows XP
800×600
中（16ビット）
○
○
最高（32ビット）
1024×768
中（16ビット）
○
○
最高（32ビット）
1280×1024
中（16ビット）
○
○
最高（32ビット）
1360×768注3
中（16ビット）
○
○
最高（32ビット）
1440×900注3
中（16ビット）
○
○
最高（32ビット）
1600×1200
中（16ビット）
○
○
最高（32ビット）
1920×1200注3
中（16ビット）
○
○
最高（32ビット）
注1 ：
お使いの外部ディスプレイが各解像度をサポートしている必要があります。ディスプレイがサポートしていない解像度はお使いになれません。
注2 ：
発色数は、「中」が6万5千色、「最高」が1677万色です。
注3 ：
本解像度をサポートしたディスプレイでのみご使用になれます。お使いのディスプレイによっては正しく表示されない場合があります。

□ 液晶ディスプレイと外部ディスプレイの同時表示

解像度（ピクセル）注1 発色数注2 Windows Vista Windows XP
800×600
中（16ビット）
○
○
最高（32ビット）
1024×768
中（16ビット）
○
○
最高（32ビット）
1280×1024注3
中（16ビット）
○
○
最高（32ビット）
1440×900注4
中（16ビット）
○
○
最高（32ビット）
注1 ：
お使いの外部ディスプレイが各解像度をサポートしている必要があります。ディスプレイがサポートしていない解像度はお使いになれません。
注2 ：
発色数は、「中」が6万5千色、「最高」が1677万色です。
注3 ：
17型ディスプレイの場合のみ、ご使用になれます。
注4 ：
・
19型ワイドディスプレイの場合のみ、ご使用になれます。
・
本解像度をサポートしたディスプレイでのみご使用になれます。お使いのディスプレイによっては正しく表示されない場合があります。

■ 1つのディスプレイに表示する

  1. 次の操作を行います。
    ● Windows Vistaの場合
    1. デスクトップで右クリックし、「個人設定」をクリックします。
      「個人設定」ウィンドウが表示されます。
    2. 「画面の設定」をクリックし、「詳細設定」をクリックします。
    ● Windows XPの場合
    1. デスクトップで右クリックし、「プロパティ」をクリックします。
      「画面のプロパティ」ウィンドウが表示されます。
    2. 「設定」タブをクリックし、「詳細設定」をクリックします。
  2. 「Intel(R) Graphics Media Accelerator Driver for Mobile」タブをクリックし、「グラフィックプロパティ」をクリックします。
    「Intel® Graphics Media Accelerator Driver for mobile」ウィンドウが表示されます。
  3. 左の一覧から「ディスプレイデバイス」をクリックします。
  4. 「シングルディスプレイ」の一覧から、表示するディスプレイをクリックして、チェックを付けます。
  5. 「適用」をクリックします。
POINT
  • 「デスクトップの変更を確認」ウィンドウが表示された場合は、15秒以内に、「OK」をクリックしてください。
  1. 「OK」をクリックし、すべてのウィンドウを閉じます。

■ 2つのディスプレイに同時に表示する

  1. 次の操作を行います。
    ● Windows Vistaの場合
    1. デスクトップで右クリックし、「個人設定」をクリックします。
      「個人設定」ウィンドウが表示されます。
    2. 「画面の設定」をクリックし、「詳細設定」をクリックします。
    ● Windows XPの場合
    1. デスクトップで右クリックし、「プロパティ」をクリックします。
      「画面のプロパティ」ウィンドウが表示されます。
    2. 「設定」タブをクリックし、「詳細設定」をクリックします。
  2. 「Intel(R) Graphics Media Accelerator Driver for Mobile」タブをクリックし、「グラフィックプロパティ」をクリックします。
    「Intel® Graphics Media Accelerator Driver for mobile」ウィンドウが表示されます。
  3. 左の一覧から「ディスプレイデバイス」をクリックします。
  4. 「マルチディスプレイ」の「Intel(R) デュアル・ディスプレイ・クローン」をクリックして、チェックを付けます。
POINT
  • 同時表示の場合、プライマリとセカンダリの設定は次のようにしてください。
    • プライマリ：LCD Panel
    • セカンダリ：PCモニタ
  • 「プライマリデバイス」、「セカンダリデバイス」の解像度やリフレッシュレートなどの詳細な設定は、左の一覧の「ディスプレイ設定」をクリックして表示される設定項目から変更することができます。
  1. 「適用」をクリックします。
POINT
  • 「デスクトップの変更を確認」ウィンドウが表示された場合は、15秒以内に、「OK」をクリックしてください。
  1. 「OK」をクリックし、すべてのウィンドウを閉じます。
POINT
  • 外部ディスプレイによって対応している解像度や走査周波数が異なるため、外部ディスプレイ表示に切り替えたときに何も表示されない、または正常に表示されないことがあります。その場合は次の操作を行うようにしてください。
    • 何も表示されない場合
      何も操作しないでお待ちください。15秒ぐらい待つと、表示先が液晶ディスプレイに戻ります。
    • 正常に表示されない場合
      外部ディスプレイのマニュアルで外部ディスプレイが対応しているリフレッシュレートを確認し、次の方法で設定を変更してください。
    1. 次の操作を行います。
      - Windows Vistaの場合
      1. デスクトップの何もないところを右クリックし、表示されるメニューから、「個人設定」をクリックします。
        「個人設定」ウィンドウが表示されます。
      2. 「画面の設定」をクリックし、「詳細設定」をクリックします。
      - Windows XPの場合
      1. デスクトップで右クリックし、「プロパティ」をクリックします。
        「画面のプロパティ」ウィンドウが表示されます。
      2. 「設定」タブをクリックし、「詳細設定」をクリックします。
    2. 「モニタ」タブをクリックします。
    3. 「モニタの設定」のリフレッシュレートを外部ディスプレイでサポートする走査周波数に設定します。
    4. 「OK」をクリックします。
  • 別の外部ディスプレイに変更する場合は、変更前と変更後の両方の外部ディスプレイがサポートする解像度、リフレッシュレートにあらかじめ変更し、パソコンの電源を切った後、別の外部ディスプレイを接続してください。外部ディスプレイのサポートする解像度、リフレッシュレートが異なる場合は、外部ディスプレイを変更したときに、画面が表示できなくなる場合があります。
