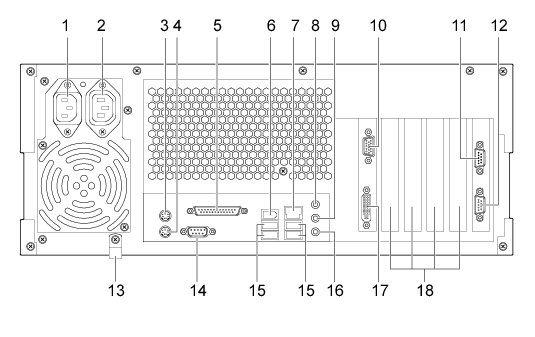

パソコン本体背面
各番号をクリックすると説明箇所へジャンプします。
-
- 電源ケーブルを接続します。
-
- ディスプレイの電源ケーブルを接続します。
マウスコネクタ（
）
- PS/2マウスを接続します。
「取り扱い」−「マウス」
キーボードコネクタ（
）
- PS/2キーボードを接続します。
「取り扱い」−「キーボード」
パラレルコネクタ（
）
- プリンタやスキャナなどを接続します。
IEEE1394a端子（
）
- IEEE1394a規格の周辺機器を接続することができます。
LANコネクタ（
）
- LANケーブルを接続します。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
- LEDの意味は、次のとおりです。
 |
下部LED（Link/Act） |
上部LED（Speed） |
|
|
|
|
|
|
|
|
|
|
|
|
ラインイン端子（
）
- サウンド入力用端子です。オーディオ機器の出力端子と接続します。
ラインアウト端子（
）
- サウンド出力用端子です。オーディオ機器の入力端子と接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
なお、ヘッドホン端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
-
- アナログディスプレイのディスプレイケーブルを接続します（→『取扱説明書』）。
-
- 外部機器からの信号線を接続します。
この信号線により、外部機器からパソコン本体の電源オフ、オンの切り替え、パソコン本体のリセット、アラーム（外部機器温度異常など）によるパソコン本体の電源切断ができます。さらに、外部機器にパソコン内部の異常（内部温度異常、外部機器温度異常、ファン回転停止）発生時に信号を出すことができます。詳しくは「RAS機能について」、「基本RASコネクタ（RAS0）」をご覧ください
-
- スケジュール運転ユーティリティケーブルを接続します。
-
- 電源ケーブルをパソコン本体に固定したい場合に使用します。固定する場合は、いったんネジを外し、ケーブルを通してから再度ネジ止めしてください。
シリアルコネクタ（
）
- RS-232C規格に対応した機器を接続します。
USBコネクタ（
）
- USB規格の周辺機器を接続します。USB2.0に準拠しています。
マイク端子（
）
- 市販のコンデンサマイクを接続します。
ディスプレイコネクタ（DVI-I）（
）
- デジタルディスプレイのディスプレイケーブルを接続します（→『取扱説明書』）。
-
- 本パソコンの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードを使えます。
「周辺機器の設置／設定／増設」−「拡張カードを取り付ける」
