RASカードを取り付ける

  1. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
  2. オペレーションパネルカバーのロックを解除します（→ 関連項目へ）。
  3. アッパーカバーと補強金具、オプションスロットファン金具を取り外します（→ 関連項目へ）。
  4. ネジを外し、スロットカバーを取り外します。
画像
POINT
  • 取り外したスロットカバーは大切に保管してください。
    RASカードを取り外してお使いになる際、パソコン内部にゴミが入らないよう取り付けます。
  1. RASカードをコネクタに差し込みます。
    RASカードをコネクタにしっかりと奥まで差し込みます。
画像
  1. RASカードをネジで固定します。
    手順4で取り外したネジでRASカードを固定します。
画像

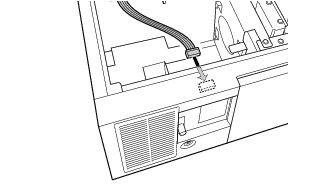

  1. RASパネルにフラットケーブルを接続します。
画像

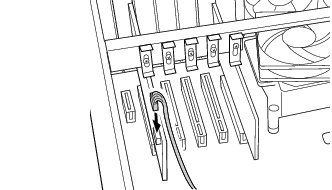

  1. RASカードにフラットケーブルを接続します。
    フラットケーブルの接続していない側のコネクタを、拡張スロットに取り付けたRASカードのコネクタに接続します。
画像

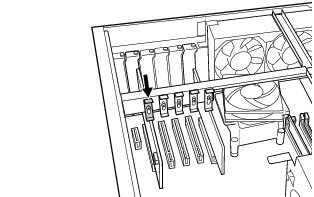

  1. 補強金具とオプションスロットファン金具を元の位置に置きます。
  2. カード位置合わせ金具のネジを緩め、カードの高さに合わせて固定します。
画像
  1. 補強金具とオプションスロットファン金具、アッパーカバーを取り付けます。
    手順3と逆の手順で取り付けます。
  2. オペレーションパネルカバーを閉じ、鍵でロックします。
  3. 電源プラグをコンセントに差し込み、本パソコンの電源を入れます。
POINT
  • RASカードを取り外す場合は、取り付ける手順を参照してください。
  • RASカードの割り込みレベルは、BIOSまたはOSにより自動的に割り当てられます。
