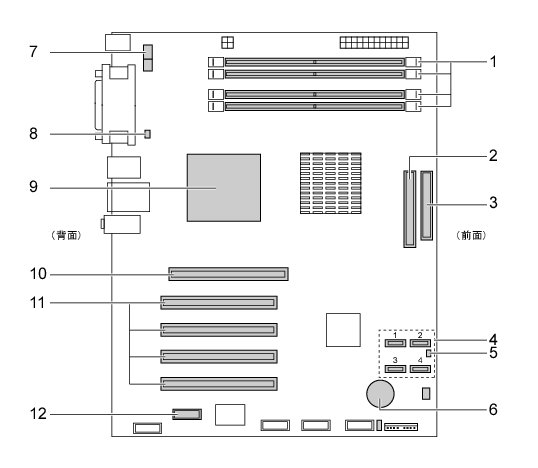

各番号をクリックすると説明箇所へジャンプします。

1. メモリスロット

   メモリを取り付けます。
   図中下から、DIMM1、DIMM2、DIMM3、DIMM4の順に並んでいます。
   「周辺機器の設置／設定／増設」−「メモリを取り付ける」

2. パラレルATAコネクタ

   CD/DVDドライブに接続しているケーブルが接続されています。

3. フロッピーコネクタ

   フロッピーディスクドライブが接続されているケーブルが接続されています。

4. Serial ATAコネクタ

   Serial ATAインターフェースのハードディスクを接続するケーブルを接続することができます。
   Serial ATAコネクタ1には、HDDモデルの場合は、標準のHDD（Serial ATA）が接続されています。ミラーディスクモデルの場合は、標準でミラーディスクユニット（IDE）が、PATA-SATA変換アダプタを経由して接続されています。

5. 温度センサー（FRONT）
6. 内蔵バッテリ

   本パソコンの時計機能の設定とBIOSで設定したセットアップ設定値を保存するためのバッテリです。約5年間お使いになれます。

	内蔵バッテリ用の電池は交換しないでください。 電池は、間違ったタイプと交換した場合には、破裂の危険があります。 電池容量がなくなった場合は、「富士通ハードウェア修理相談センター」またはご購入元にご相談ください。

7. CPU FANコネクタ
8. 温度センサー（REAR）
9. CPU（ヒートシンクの下にあります）
10. PCI Express x16 Graphicsコネクタ

    グラフィックスカードが取り付けられています。

11. PCIスロット

    32bit/33MHz PCIカードを取り付けることができます。図中上からPCI スロット1〜4の順に並んでいます。

12. PCI Express x1コネクタ

    PCI Express x1規格のカードを取り付けることができます。
