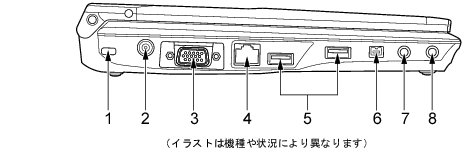

パソコン本体左側面

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを取り付けます。
    「特長」−「盗難防止用ロック取り付け穴」
  2. DC-INコネクタ（画像）
    パソコン本体に添付のACアダプタを接続します。
  3. 外部ディスプレイコネクタ（アナログ）（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続します。
    「取り扱い」−「表示可能なディスプレイの組み合わせ」
    「取り扱い」−「マルチモニタ機能」
  4. LANコネクタ（画像）
    LANケーブルを接続します。
    「取り扱い」−「LAN（有線LAN）」
  5. USBコネクタ（画像）
    USB規格の周辺機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
  6. IEEE（アイトリプルイー）1394（DV）端子（画像）
    お使いになれません。
  7. マイク・ラインイン兼用端子（画像）
    XenApp/Citrix Presentation ServerのAdvanced Edition、またはEnterprise Editionのみで使用できます。
    市販のマイクを接続します（外径3.5mmのミニプラグ）。
    ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインイン端子として使用することもできます。
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える」
  8. ヘッドホン・ラインアウト兼用端子（画像）
    市販のヘッドホンを接続します（外径3.5mmのミニプラグ）。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える」
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
