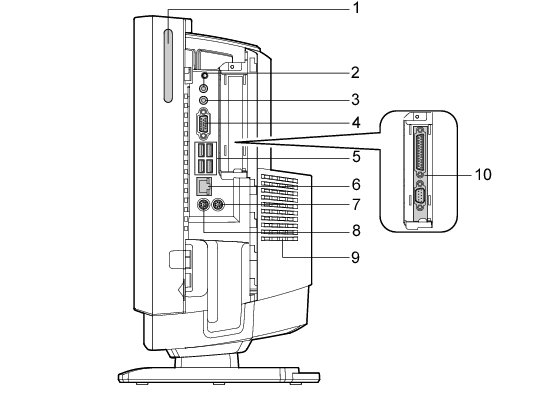

パソコン本体右側面

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. スマートカードベイ（画像）
    カスタムメイドでスマートカードリーダ／ライタを選択した場合、スマートカードをセットします。
    「セキュリティ」−「スマートカードリーダ／ライタ」
  2. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
    本パソコンご購入時は、ラインアウト端子に機器を接続している間は、スピーカーから音が出ないように設定されています。また、ヘッドホン端子にヘッドホンを接続している間は、ラインアウト端子からは音が出ないように設定されています。
  3. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
  4. ディスプレイコネクタ
    アナログディスプレイなどの外部ディスプレイを接続します。
    「取り扱い」−「外部ディスプレイ」
  5. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB 2.0に準拠しています。
  6. LANコネクタ（画像）
    LANケーブルを接続します。
    画像
LEDの意味は、次のとおりです。
下部LED（Link/Act）
上部LED（Speed）
1000MbpsでLINKを確立
緑色点灯注
オレンジ点灯
100MbpsでLINKを確立
緑色点灯注
緑色点灯
10MbpsでLINKを確立
緑色点灯注
消灯
注
：
データ転送中は緑色点滅
  1. マウスコネクタ（画像）
    PS/2マウスを接続します。
    「取り扱い」−「マウス」
  2. キーボードコネクタ（画像）
    PS/2キーボードを接続します。
    「取り扱い」−「キーボード」
  3. 通風孔
    パソコン本体内部に空気を取り込むことで、パソコン本体内部の熱を逃がすための開孔部です。ふさがないようにご注意ください。
  4. パラレルコネクタ／シリアルコネクタ用スロット
    カスタムメイドでシリアル／パラレルポート追加を選択した場合、RS-232C準拠の機器やセントロニクス準拠の機器（プリンタなど）を接続できます。
    パラレルコネクタやシリアルコネクタにケーブルを接続する場合は、コネクタカバーのスロット部分を開いてください。
    「パラレルコネクタやシリアルコネクタにケーブルを接続する場合」

■ パラレルコネクタやシリアルコネクタにケーブルを接続する場合

次の手順でコネクタカバーのスロット部分を開いてください。

  1. パソコン本体からコネクタカバーを取り外します。
    取り外す方法は『取扱説明書』をご覧ください。

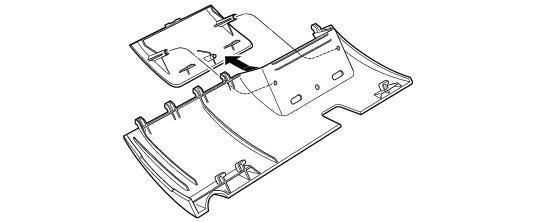

  2. コネクタカバーのスロット部分を取り外します。
画像
  1. パソコン本体にコネクタカバーを取り付けます。
    取り付け方法は『取扱説明書』をご覧ください。
