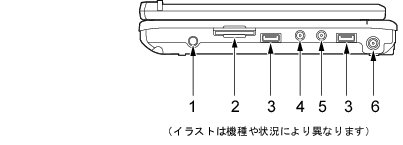

パソコン本体右側面

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. ペン
    タッチパネルを操作するペンが収納されています。
    「取り扱い」−「タッチパネル」
  2. SDメモリーカードスロット（画像）
    SDメモリーカードをセットします。
    「取り扱い」−「SDメモリーカードをセットする」
  3. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. ヘッドホン・ラインアウト兼用端子（画像）
    市販のヘッドホンを接続します（外径3.5mmのミニプラグ）。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. マイク・ラインイン兼用端子（画像）
    市販のマイクを接続します（外径3.5mmのミニプラグ）。
    ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインイン端子として使用することもできます。
  2. DC-INコネクタ（画像）
    パソコン本体に添付のACアダプタを接続します。
