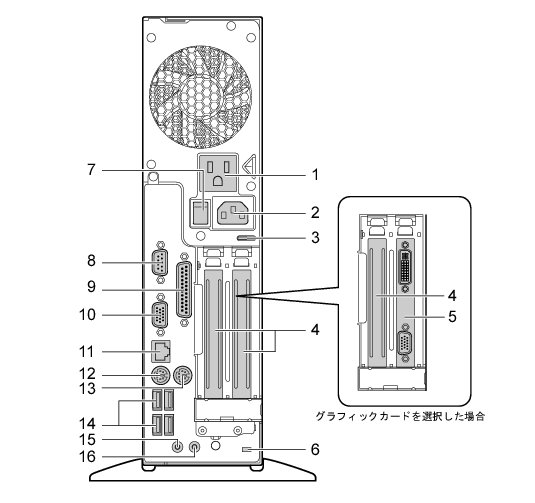

パソコン本体背面

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. アウトレット
    ディスプレイの電源ケーブルを接続します。
  2. インレット
    本パソコンに添付の電源ケーブルを接続します。
  3. セキュリティ施錠金具
    南京錠などの市販の鍵を取り付けます。
    「セキュリティ」−「パソコンの盗難防止」
  4. 拡張カードスロット
    本パソコンの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードが使えます。
    SCSIカードを取り付けると、本パソコンで外付けのハードディスクなどが使えるようになります。
    「周辺機器の設置／設定／増設」−「拡張カードを取り付ける」
  5. PCI Express x16 Graphicsカードスロット
    カスタムメイドでグラフィックカードを選択した場合、ディスプレイを接続します。アナログディスプレイおよびデジタルディスプレイが接続できます。
    「取り扱い」−「2台目のディスプレイ」
  6. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを取り付けます。
  7. メインスイッチ
    パソコン本体の電源を完全に切る場合に「オフ」にします（「○」側に切り替えます）。通常は「オン」（「｜」側に切り替えた状態）のまま本パソコンをお使いください。
    「オフ」にすると、電源ボタンを押してもパソコン本体の電源は入りません。長時間お使いにならない場合は、「オフ」にしてください。
  8. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続します。
  9. パラレルコネクタ（画像）
    セントロニクス準拠の機器（プリンタなど）を接続します。
  10. ディスプレイコネクタ（画像）
    ディスプレイを接続します。接続方法は、『取扱説明書』をご覧ください。
    カスタムメイドでグラフィックカードを選択した場合、このコネクタは使用できません。
  11. LANコネクタ（画像）
    LANケーブルを接続します。
    画像
    LEDの意味は、次のとおりです。
    下部LED（Link/Act）
    上部LED（Speed）
    1000MbpsでLINKを確立
    緑色点灯注
    オレンジ点灯
    100MbpsでLINKを確立
    緑色点灯注
    緑色点灯
    10MbpsでLINKを確立
    緑色点灯注
    消灯
    注

    ：
    データ転送中は緑色点滅
  12. キーボードコネクタ（画像）
    PS/2キーボードを接続します。
    「取り扱い」−「キーボード」
  13. マウスコネクタ（画像）
    PS/2マウスを接続します。
    「取り扱い」−「マウス」
  14. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  15. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
  16. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
    なお、ヘッドホン端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
