各部名称
>
1 各部の名称と働き
> メインボード

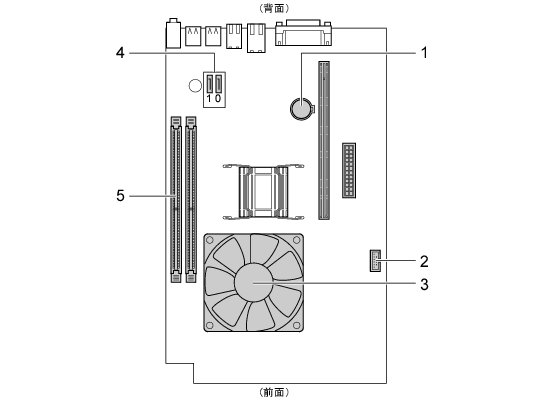

メインボード
番号をクリックすると説明箇所へジャンプします。
内蔵バッテリ
本パソコンの時計機能とBIOSセットアップで設定した設定値を保存するためのバッテリです。標準の使用状態で約5年間お使いになれます。
内蔵USBコネクタ
カスタムメイドで選択したフロッピーディスクドライブやスマートカードリーダ/ライタが接続されています。
CPU/ヒートシンク(CPUファンの下にあります)
シリアルATAコネクタ
シリアルATAコネクタ0に、標準のハードディスクドライブが接続されています(カスタムメイドでRAIDを選択した場合を除く)。
カスタムメイドでCD/DVDドライブを選択した場合、またはFMVバリューシリーズの場合、シリアルATAコネクタ1にCD/DVDドライブが接続されています。
DIMMスロット
メモリが取り付けられています。
「周辺機器の設置/設定/増設」−「メモリ」
