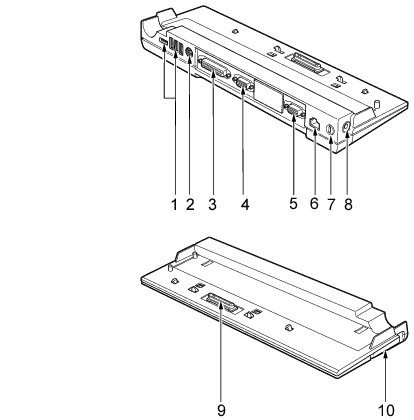

ポートリプリケータ

対象 ポートリプリケータを選択した場合

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • 各コネクタに周辺機器を接続する場合は、周辺機器とポートリプリケータの、それぞれのコネクタの向きを確認し、まっすぐ接続してください。
  • パソコンにポートリプリケータを接続したときは、パソコン本体右側面後部のUSBコネクタは使用できません。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. 拡張キーボード／マウスコネクタ
    PS/2マウスやPS/2キーボードを接続します。
    「取り扱い」−「テンキーボード」
    「取り扱い」−「PS/2マウス」
  2. パラレルコネクタ（画像）
    セントロニクス準拠の機器（プリンタなど）を接続します。
    「周辺機器の設置／設定／増設」−「プリンタ」
  3. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続します。
  4. 外部ディスプレイコネクタ（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続します。
    「取り扱い」−「外部ディスプレイを接続する」
    「取り扱い」−「マルチモニタ機能」
  5. LANコネクタ（画像）
    LANケーブルを接続します。
    「取り扱い」−「LAN（有線LAN）」
  6. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを取り付けます。
    「セキュリティ」−「パソコン本体の施錠方法」
  7. DC-INコネクタ（画像）
    ポートリプリケータに添付のACアダプタを接続します。
重要
  • ポートリプリケータのDC-INコネクタには、ポートリプリケータに添付のACアダプタを接続してください。パソコン本体に添付のACアダプタはご使用になれません。
  1. 本体接続コネクタ
    パソコン本体下面にあるポートリプリケータ接続コネクタを接続します。
    パソコンとポートリプリケータを接続するためのコネクタです。
  2. ポートリプリケータ取り外しレバー
    ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
    「周辺機器の設置／設定／増設」−「ポートリプリケータ」
