第1章  ハードウェアの基本操作 └ 2  各部の名称と働き └ 左側面／上面

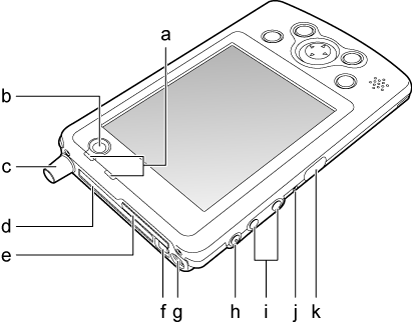

左側面／上面

1. インジケータ

   右側のインジケータ（電源ボタン上）と左側のインジケータの2つあります。それぞれの役割は次の通りです。

   • 右側のインジケータ（電源ボタン上）

     充電中は緑色に点滅し、充電が完了すると緑色に点灯します。

     また、アラームを設定しているときは指定時刻にオレンジ色で点滅します。アラームの設定方法については、通知の設定および日付／時刻の設定をご覧ください。

   • 左側のインジケータ（ワイヤレスモデル）

     ワイヤレスネットワーク機能をオンにすると、青色で点灯または点滅します。

2. 電源ボタン

   本製品の電源を入れたり切ったりします。
   また、他のボタンと同時に押すことで、次の操作を行うことができます。

   • 決定ボタンと同時に押すと、タッチスクリーンの補正画面を表示できます。「タッチスクリーンの補正」をタップしてから、画面の指示にしたがって「＋」をタップし、タッチスクリーンの補正を行ってください。決定ボタンの使い方については、決定ボタン／Up・Downボタンの操作方法 をご覧ください。
   • リセットスイッチと同時に押すと、フルリセットを行います。フルリセットについては、フルリセット をご覧ください。
3. アンテナ（ワイヤレスモデル）

   無線電波を送受信します。

4. CFカードスロット（ダミーカード付き）

   CFカードをセットします。

5. SDカードスロット（ダミーカード付き）

   SDカードをセットします。

6. CFカード取り出しボタン

   CFカードを取り出すときに、スタイラスペンを使用して押します。1回押すとボタンが飛び出した状態になり、飛び出したボタンを指で押し込むとCFカードを取り出すことができます。

7. ステレオヘッドホン端子

   市販のヘッドホン（直径3.5mmミニプラグのタイプ）を接続し、音声を聴くことができます。

8. 決定ボタン

   パソコン用キーボードの に相当するボタンで、選択した項目の決定や実行を行います。
   また、決定ボタンと電源ボタンを同時に押すと、タッチスクリーンの補正画面を表示できます。「タッチスクリーンの補正」をタップしてから、画面の指示にしたがって「＋」をタップし、タッチスクリーンの補正を行ってください。

9. Upボタン／Downボタン

   パソコン用キーボードの に相当するボタンで、画面のスクロール、項目の選択ができます。Upボタン（上側のボタン）を押すと上方向にスクロール、Downボタン（下側のボタン）を押すと下方向にスクロールします。

10. リセットスイッチ

    本製品をリセットします。リセットスイッチのみを押すと通常のリセット、電源ボタンと同時に押すとフルリセットを行います。リセットについては、リセットをご覧ください。

11. 赤外線通信ポート

    赤外線通信を行うときの、データの出入口です。
