[FMV-BIBLO] モバイルマルチベイユニットの使い方を教えてください。

対象機種とOS このパソコンのOSは Windows以外のOS です。
対象機種 すべて
対象OS
  • Windows 7
  • WindowsVista
  • Windows XP
  • Windows Me
  • Windows 98

このQ&Aのお役立ち度

回答なし

回答なし

集計結果は翌日反映されます。

質問

FMV-BIBLOの一部機種に添付されている、モバイルマルチベイユニットの使い方を教えてください。

回答

モバイルマルチベイユニットが添付されているFMV-BIBLO向けのQ&Aです。

モバイルマルチベイユニットは、目的に合わせて専用のユニットをモバイルマルチベイに取り付けることができます。

重要

  • パソコンをお使いになるときは、必ずモバイルマルチベイにいずれかのユニットを取り付けてください。
    何も取り付けていない状態でお使いになると、故障の原因となります。

  • ベイユニット取り外しレバーを起こすと、ロックが解除され、モバイルマルチベイユニットが使えなくなることがあります。
    ベイユニット取り外しレバーは、モバイルマルチベイのユニットを取り外すときだけ、起こしてください。

    誤ってレバーを操作してしまった場合は、いったんパソコン本体の電源を切り、ユニットを取り外してから、もう一度取り付けてください。


1番目の確認項目目的に合わせてマルチベイユニットを選択する


マルチベイには、次のユニットを取り付けられます。
ただし、お使いの機種によって、使用できるユニットは異なります。

  • モバイルマルチベイカバー
    マルチベイにドライブユニットやバッテリユニットを取り付けないときに、ベイの保護カバーとして取り付けます。

  • 内蔵スーパーマルチドライブユニット
    (または、内蔵Blu-ray Disc ドライブユニット、内蔵CD/DVDドライブユニット)
    マルチベイにCD/DVD/BDドライブユニットを取り付け、CD/DVD/BDを利用します。
    機種によって、使用できるユニットは異なります。

  • 増設用内蔵バッテリユニット
    本体内蔵のバッテリと併用可能なバッテリユニットを取り付け、バッテリだけでの駆動時間を延長します。

  • モバイルプロジェクターユニット
    モバイルマルチベイに取り付けて使用する、モバイルプロジェクターユニットです。

  • 内蔵テレビチューナーユニット
    モバイルテレビを搭載している機種で、アナログテレビを視聴します。
    ただし、アナログ放送は2011年7月24日、または2012年3月31に終了したため、現在は視聴できません。
アドバイス
オプションのユニットは、WEB MARTで購入できます。
WEB MARTのホームページで、ユニットの対応機種をご確認のうえ、ご購入ください。

ショッピングページ富士通ショッピングサイト WEB MART(新しいウィンドウで表示)

例えば、2010年春モデルのユニットは、「周辺/ソフト」→「2010年春モデルオプション」→「その他」の順にクリックすると、購入画面を表示できます。



2番目の確認項目目的に合わせてマルチベイユニットを交換する

マルチベイユニットを交換する方法は、お使いの機種によって異なります。

次の場合に応じた案内をご覧ください。


FMV-BIBLO MT シリーズ

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. 液晶ディスプレイを閉じます。

  3. ベイユニット取り外しレバーを手前に引きます。

    MTシリーズ 取り外し図1

  4. モバイルマルチベイユニットを取り外します。

    MTシリーズ 取り外し図2

  5. お使いになるモバイルマルチベイユニットを取り付けます。

    MTシリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO MG シリーズ(2007年夏モデル〜2010年春モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. 液晶ディスプレイを閉じ、パソコン本体を裏返します。

  3. モバイルマルチベイロックをスライドさせます。

  4. モバイルマルチベイユニットを取り外します。

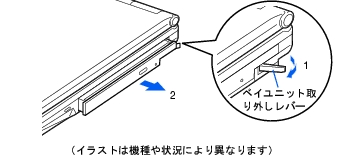

    MG シリーズ 取り外し図

  5. お使いになるモバイルマルチベイユニットを取り付けます。

    MG シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO MG シリーズ(2006年夏モデル〜2007年春モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. モバイルマルチベイユニット取り外しレバーを引き起こします。

  3. モバイルマルチベイユニットを取り外します。

    MG シリーズ 取り外し図

  4. お使いになるモバイルマルチベイユニットを取り付けます。

    MG シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO MG シリーズ(2002年冬モデル〜2006年春モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. モバイルマルチベイユニット取り外しレバーを引き起こします。

  3. モバイルマルチベイユニットを取り外します。

    MG シリーズ 取り外し図

  4. お使いになるモバイルマルチベイユニットを取り付けます。

    MG シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO MG シリーズ(2001年冬モデル〜2002年夏モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. モバイルマルチベイユニット取り外しレバーを引き起こします。

  3. モバイルマルチベイユニットを取り外します。

    MG シリーズ 取り外し図

  4. お使いになるモバイルマルチベイユニットを取り付けます。

    MG シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO MR シリーズ(2002年夏モデル〜2002年冬モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. モバイルマルチベイユニット取り外しレバーを起こします。

  3. マルチベイユニットを取り外します。

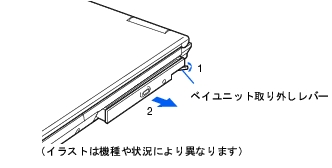

    MR シリーズ 取り外し図

  4. お使いになるモバイルマルチベイユニットを取り付けます。

    MR シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、しっかり押し込みます。

FMV-BIBLO MF シリーズ(2000年春モデル〜2001年夏モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. モバイルマルチベイユニット取り外しレバーを起こします。

  3. マルチベイユニットを取り外します。

    MF シリーズ 取り外し図

  4. お使いになるモバイルマルチベイユニットを取り付けます。

    MF シリーズ 取り付け図
    アドバイス
    ユニットのコネクタを奥にして、しっかり押し込みます。

FMV-BIBLO LOOX T シリーズ(2006年秋冬モデル〜2007年秋冬モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. 液晶ディスプレイを閉じ、パソコン本体を裏返します。

    重要
    液晶ディスプレイは静かに閉じてください。
    閉じるときに液晶ディスプレイに強い力が加わると、液晶ディスプレイが故障する原因となることがあります。

  3. モバイルマルチベイロックをスライドさせます。

  4. マルチベイユニットを取り外します。

    LOOX T シリーズ 取り外し図

  5. お使いになるモバイルマルチベイユニットを取り付けます。

    LOOX T シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO LOOX T シリーズ(2005年秋冬モデル〜2006年夏モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. 液晶ディスプレイを閉じ、パソコン本体を裏返します。

    重要
    液晶ディスプレイは静かに閉じてください。
    閉じるときに液晶ディスプレイに強い力が加わると、液晶ディスプレイが故障する原因となることがあります。

  3. モバイルマルチベイロックをスライドさせます。

  4. マルチベイユニットを取り外します。

    LOOX T シリーズ 取り外し図

  5. お使いになるモバイルマルチベイユニットを取り付けます。

    LOOX T シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO LOOX T シリーズ(2004年夏モデル〜2005年夏モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. 液晶ディスプレイを閉じ、パソコン本体を裏返します。

    重要
    液晶ディスプレイは静かに閉じてください。
    閉じるときに液晶ディスプレイに強い力が加わると、液晶ディスプレイが故障する原因となることがあります。

  3. モバイルマルチベイロックをスライドさせます。

  4. マルチベイユニットを取り外します。

    LOOX T シリーズ 取り外し図

  5. お使いになるモバイルマルチベイユニットを取り付けます。

    LOOX T シリーズ 取り付け図
    (2004年冬モデル〜2005年夏モデルの場合)

    LOOX T シリーズ 取り付け図
    (2004年夏モデルの場合)

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO LOOX T シリーズ(2003年夏モデル〜2004年春モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. 液晶ディスプレイを閉じ、パソコン本体を裏返します。

    重要
    液晶ディスプレイは静かに閉じてください。
    閉じるときに液晶ディスプレイに強い力が加わると、液晶ディスプレイが故障する原因となることがあります。

  3. モバイルマルチベイロックをスライドさせます。

  4. マルチベイユニットを取り外します。

    LOOX T シリーズ 取り外し図

  5. お使いになるモバイルマルチベイユニットを取り付けます。

    LOOX T シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、突き当たるまで、しっかり押し込みます。

FMV-BIBLO LOOX T シリーズ(2001年冬モデル〜2003年春モデル)

次の手順で、モバイルマルチベイユニットの取り外し / 取り付けを行います。


操作手順

  1. パソコン本体の電源を切ります。

  2. モバイルマルチベイユニット取り外しレバーを起こします。

  3. マルチベイユニットを取り外します。

    LOOX T シリーズ 取り外し図

  4. お使いになるモバイルマルチベイユニットを取り付けます。

    LOOX T シリーズ 取り付け図

    アドバイス
    ユニットのコネクタを奥にして、しっかり押し込みます。
