各部名称<WEB MART限定モデル>

SH760/BN、SH560/BN

パソコン本体前面
1 指紋センサー 指をスライドさせることで、次の機能を使うことができます。
・画面のスクロール
・指紋認証
2 フラットポイント マウスポインター()を操作します。
3 スピーカー パソコンの音声を出力します。
4 状態表示LED パソコンの状態を表示します。
5 ワンタッチボタン 決められたソフトウェアをワンタッチで起動します。
6 Web カメラこのWeb カメラは、次の機能で使用します。
・テレビ電話
・Sense YOU Technology 機能
7 電源ボタン( パソコンの電源を入れたり、スリープ/復帰(レジューム)させたりします。
8 液晶ディスプレイ入力した内容や、パソコン内のデータなどを表示します。
表示面・天板面にかかわらず、液晶ディスプレイに強い圧力が加わると、画面にムラが発生する場合があります。
9 内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
10 スクロールパッド 画面を上下にスクロールします。
11 リリースボタン この部分を押しながら液晶ディスプレイを開きます。
12 ダイレクト・メモリースロット SD メモリーカードを差し込みます。
13 ヘッドホン・ラインアウト兼用端子( 外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、設定を変更することで、ライン出力端子としても使用できます。
14 マイク・ラインイン兼用端子(外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。また、設定を変更することで、ライン入力端子としても使用できます。
■ワンタッチボタン
1 Support ボタン・Windows 起動時、休止状態、スリープ時
「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。
・シャットダウン時
Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役に立つサポート機能を使うことができます。
2 Internet ボタン 「Internet Explorer」を起動します。
3 E-mail ボタン メールソフトを起動します。
4 ECO ボタン ボタンを押すごとに省電力モードと通常モードが切り替わります。
5 Dictionary ボタン電子辞書を起動します。

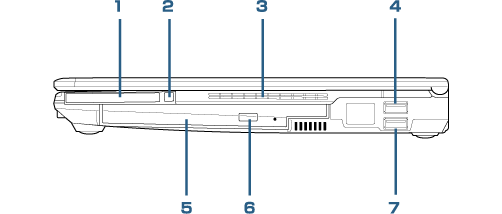

パソコン本体右側面
1 ExpressCard スロット( ExpressCard を差し込みます。
2 ExpressCard 取り出しボタン ExpressCard を取り出します。
3 吸気孔 パソコン本体内部に空気を取り込みます。
4 USB2.0 コネクタ(USB 規格の周辺機器を接続します。
・接続したUSB機器の動作は、周辺機器や間に接続されているUSBハブやケーブルの性能に依存します。
・USB機器の形状によっては、同時に複数のUSB機器を接続できないことがあります。
5 モバイルマルチベイご購入時は内蔵スーパーマルチドライブユニットが取り付けられています。ユニットは交換することができます。
6 CD/DVD 取り出しボタン(ディスクをセットしたり取り出したりします。
7 USB2.0 コネクタ(電源オフUSB 充電機能対応)(USB 規格の周辺機器を接続します。
電源オフUSB 充電機能に対応しています。USB経由での充電をサポートした周辺機器では、電源が切れた状態やスリープ/休止状態でも充電することができます。
・接続したUSB機器の動作は、周辺機器や間に接続されているUSBハブやケーブルの性能に依存します。
・USB機器の形状によっては、同時に複数のUSB機器を接続できないことがあります。
・周辺機器によっては、電源オフUSB 充電機能を使用できない場合もあります。
・バッテリの残量や、電源の切り方によっては、電源オフUSB 充電機能を使用できない場合もあります。

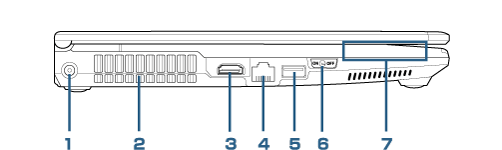

パソコン本体左側面
1 DC-IN コネクタ(添付のAC アダプタを接続します。
2 排気孔 パソコン本体内部の熱を外部に逃がします。
3 HDMI 出力端子デジタルテレビや外付けのディスプレイを接続します。
4 LAN コネクタ(LAN ケーブルを接続します。
5 USB3.0 コネクタ(USB 規格の周辺機器を接続します。
接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
6 ワイヤレススイッチ無線LAN の電波の発信/停止を切り替えます。また、Bluetooth ワイヤレステクノロジー(注1)、モバイルWiMAX の電波の発信/停止も切り替えます。
7 内蔵Bluetoothワイヤレステクノロジーアンテナ(注1)Bluetooth ワイヤレステクノロジー用のアンテナが内蔵されています。
  • 注1:Bluetooth ワイヤレステクノロジー搭載機種のみ

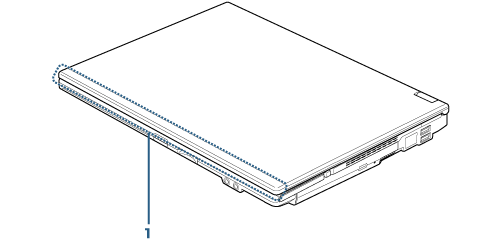

パソコン本体上面
1 内蔵無線LAN アンテナ、内蔵モバイルWiMAXアンテナ無線LAN とモバイルWiMAX 用のアンテナが内蔵されています。

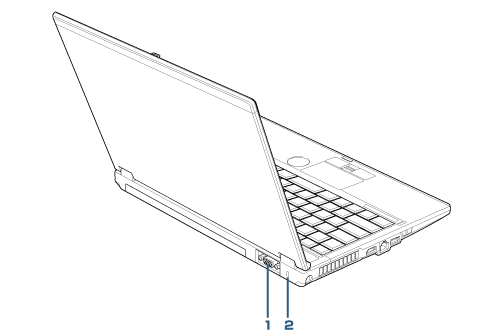

パソコン本体背面
1 外部ディスプレイコネクタ( アナログディスプレイや外部ディスプレイを接続します。
2 盗難防止用ロック取り付け穴(市販の盗難防止用ケーブルを接続します。

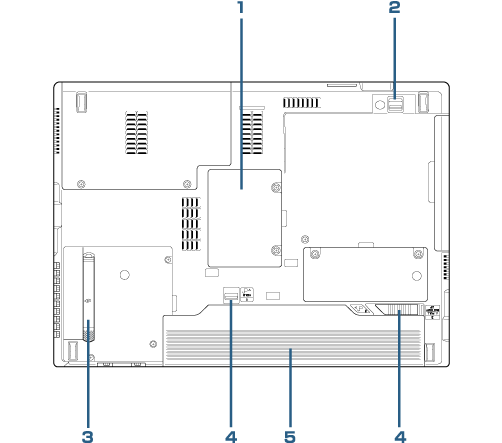

パソコン本体下面
1 メモリスロットカバーメモリを交換するときに取り外します。
2 モバイルマルチベイロックモバイルマルチベイの取り付け/取り外しをするときに使用します。
3 ダストカバー空冷用通風路を清掃するときに取り外します。
4 内蔵バッテリパックロック内蔵バッテリパックの取り付け/取り外しをするときに使用します。
5 内蔵バッテリパック充電式のバッテリです。
(イラストは機種や状況により異なります)
