拡張カードを取り付ける
カスタムメイドでグラフィックスカードWildcat Realizm 800を選択した場合
拡張カードの取り付け方法が異なります。拡張カードを取り付ける場合は、
「Wildcat Realizm 800を選択した場合」
をご覧ください。
ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
サイドカバーを取り外します（
Click
）。
ワークステーション本体を、横置きにします。
ワークステーション本体内部が見えるようにします。

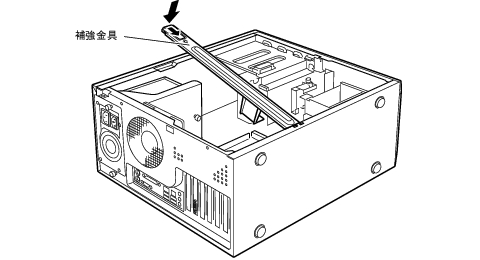

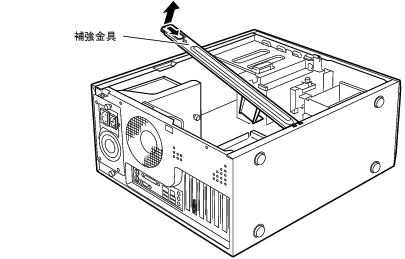

補強金具の先端のレバーを手前にスライドし、補強金具を取り外します。
補強金具を折り曲げないように、注意して取り外してください。

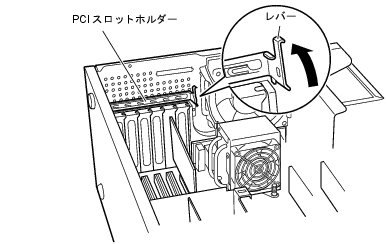

PCIスロットホルダーを開きます。
レバーを上げて、PCIスロットホルダーを開いてください。

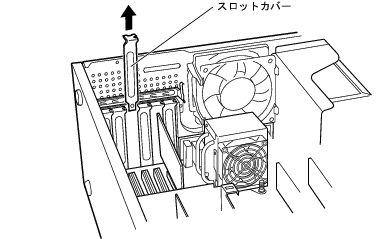

スロットカバーを取り外します。
スロットカバーが取り外せない場合は、その下段のスロットカバーまたは拡張カードもいったん取り外してください。
取り外したスロットカバーは大切に保管してください。
拡張カードを取り外してお使いになる際、ワークステーション内部にゴミが入らないように取り付けます。

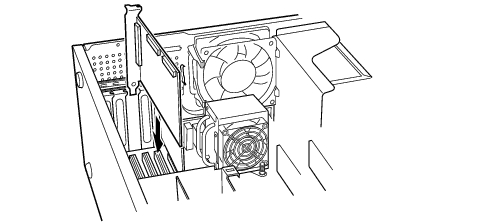

拡張カードをコネクタに差し込みます。
拡張カードをコネクタにしっかりと差し込みます。

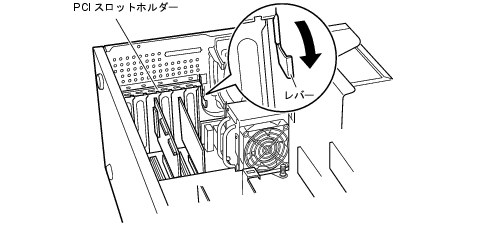

PCIスロットホルダーを閉じます。
手順5
で上げたレバーを戻してPCIスロットホルダーを閉じ、拡張カードを固定します。
補強金具の先端のレバーを手前にスライドし、補強金具を取り付けます。
ワークステーション本体を、縦置きにします。
サイドカバーを取り付けます。
電源プラグをコンセントに差し込み、本ワークステーションの電源を入れます。
デバイスドライバとリソースが自動的に設定され、拡張カードが使えるようになります。
拡張カードを取り外す場合は、取り付ける手順を参照してください。
拡張カードの取り付け後に画面にメッセージが表示された場合は、メッセージに従って操作してください。詳しくは、拡張カードや周辺機器のマニュアルをご覧ください。
拡張カードを使用する前に、デバイスマネージャに正しく登録されていることを確認してください。詳しくは、拡張カードや周辺機器のマニュアルをご覧ください。
■ Wildcat Realizm 800を選択した場合
カスタムメイドでグラフィックスカードWildcat Realizm 800を選択した場合の手順について説明します。
ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
サイドカバーを取り外します（
Click
）。
ワークステーション本体を、横置きにします。
ワークステーション本体内部が見えるようにします。
補強金具のネジを取り外します。

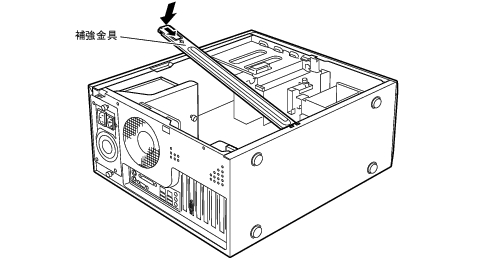

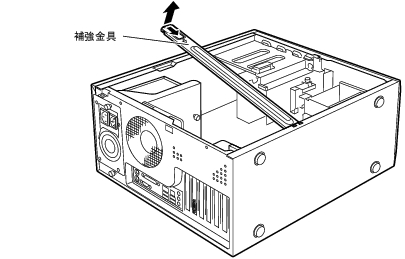

補強金具の先端のレバーを手前にスライドし、補強金具を取り外します。
補強金具を折り曲げないように、注意して取り外してください。

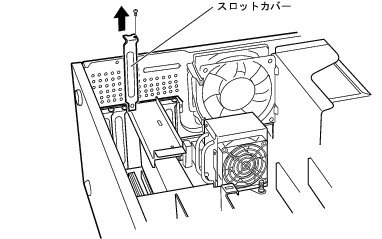

スロットカバーを取り外します。
スロットカバーのネジを取り外してから、スロットカバーを取り外してください。
スロットカバーが取り外せない場合は、その下段のスロットカバーまたは拡張カードもいったん取り外してください。
取り外したスロットカバーは大切に保管してください。
拡張カードを取り外してお使いになる際、ワークステーション内部にゴミが入らないように取り付けます。

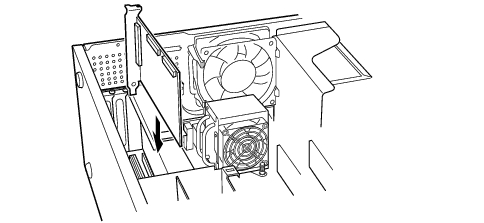

拡張カードをコネクタに差し込みます。
拡張カードをコネクタにしっかりと差し込み、
手順6
で外したネジで固定します。
補強金具の先端のレバーを手前にスライドし、補強金具を取り付けます。
手順4
で取り外したネジで、補強金具を固定します。
ワークステーション本体を、縦置きにします。
サイドカバーを取り付けます。
電源プラグをコンセントに差し込み、本ワークステーションの電源を入れます。
デバイスドライバとリソースが自動的に設定され、拡張カードが使えるようになります。
拡張カードを取り外す場合は、取り付ける手順を参照してください。
拡張カードの取り付け後に画面にメッセージが表示された場合は、メッセージに従って操作してください。詳しくは、拡張カードや周辺機器のマニュアルをご覧ください。
拡張カードを使用する前に、デバイスマネージャに正しく登録されていることを確認してください。詳しくは、拡張カードや周辺機器のマニュアルをご覧ください。
