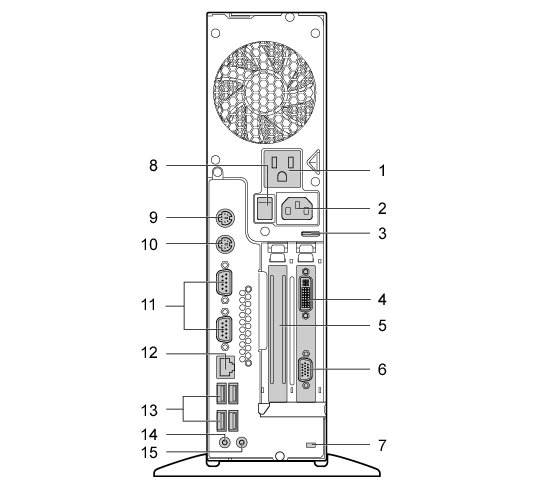

ワークステーション本体背面

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. アウトレット
    ディスプレイの電源ケーブルを接続します。
  2. インレット
    本ワークステーションに添付の電源ケーブルを接続します。
  3. セキュリティ施錠金具
    南京錠などの市販の鍵を取り付けます。
    「セキュリティ」−「ワークステーションの盗難防止」
  4. DVI-Iコネクタ（画像）
    デジタルディスプレイまたはアナログディスプレイを接続します。
    アナログディスプレイを接続する場合は、DVI-VGA変換アダプタを使用してください。
    「取り扱い」−「2台目のディスプレイ」
    カスタムメイドの選択によって、コネクタの数が異なります。
  5. 拡張カードスロット
    本ワークステーションの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードが使えます。
    「周辺機器の設置／設定／増設」−「拡張カードを取り付ける」
  6. アナログRGBコネクタ
    アナログディスプレイを接続します。
    「取り扱い」−「2台目のディスプレイ」
    カスタムメイドの選択によっては、本コネクタはありません。
  7. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを取り付けます。
  8. メインスイッチ
    ワークステーション本体の電源を完全に切る場合に「オフ」にします（「○」側に切り替えます）。通常は「オン」（「｜」側に切り替えた状態）のまま本ワークステーションをお使いください。
    「オフ」にすると、電源ボタンを押してもワークステーション本体の電源は入りません。長時間お使いにならない場合は、「オフ」にしてください。
  9. キーボードコネクタ（画像）
    PS/2キーボードを接続します。
    「取り扱い」−「キーボード」
  10. マウスコネクタ（画像）
    PS/2マウスを接続します。
    「取り扱い」−「マウス」
  11. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続します。
  12. LANコネクタ（画像）
    LANケーブルを接続します。
    画像
    LEDの意味は、次のとおりです。
    下部LED（Link/Act）
    上部LED（Speed）
    1000MbpsでLINKを確立
    緑色点灯注
    オレンジ点灯
    100MbpsでLINKを確立
    緑色点灯注
    緑色点灯
    10MbpsでLINKを確立
    緑色点灯注
    消灯
    注
    ：
    データ転送中は緑色点滅
  13. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  14. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
    なお、ヘッドホンアウト端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
  15. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
