内蔵ハードディスクを取り付ける

ここでは、内蔵ハードディスクを増設する方法を説明します。
本パソコンには、フロントアクセスHDDユニット、内蔵ミラーディスクユニットを増設できます。ただし、増設するには標準搭載のCD-ROMドライブを取り外す必要があります(
Click)。

■ 注意事項

故障の原因となりますので、次の点に注意してください。

ポイント

■ ハードディスクの搭載組み合わせについて

ハードディスクは、次の組み合わせで搭載してください。


HDDモデル
ミラーディスクモデル
5インチファイルベイ1
(上段)
CD-ROMドライブ(基本)
またはフロントアクセスHDDユニット
または内蔵ミラーディスクユニット
5インチファイルベイ2
(中段)
フロントアクセスHDDユニット(基本)
内蔵ミラーディスクユニット(基本)

■ 内蔵ハードディスクを取り付ける

フロントアクセスHDDユニット、およびミラーディスクユニットを増設する場合は、標準搭載のCD-ROMドライブを取り外して、フロントアクセスベイの上段に取り付けてください。
ここでは、内蔵ミラーディスクユニットを増設する方法を説明します。フロントアクセスHDDユニットを増設する場合は、「内蔵ミラーディスクユニット」を「フロントアクセスHDDユニット」に読み替えてください。

ポイント
  1. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
  2. オペレーションパネルカバーのロックを解除します(Click)。
  3. アッパーカバーを取り外します(Click)。

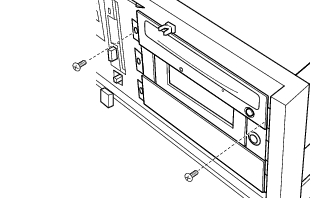

  4. CD-ROMドライブの、フロントのネジ(2ヶ所)を外します。
画像

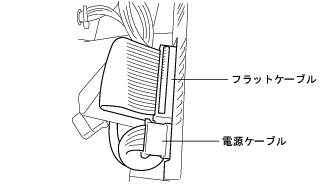

  1. CD-ROMドライブのフラットケーブルと電源ケーブルを外して、CD-ROMドライブを引き抜きます。
画像

  1. 引き抜いたCD-ROMドライブからレールを取り外します。
画像

  1. 内蔵ミラーディスクユニットに手順6で外したレールを取り付けます。
画像

  1. 内蔵ミラーディスクユニットを固定します。
    手順4で外したネジで、内蔵ミラーディスクユニットをパソコン本体に固定します。
  2. 手順5で外したフラットケーブルと電源ケーブルを取り付けます。
  3. アッパーカバーを取り付けます。
    手順3と逆の手順で取り付けます。
  4. オペレーションパネルカバーを閉じ、鍵でロックします。
ポイント
