ディスクユニットを交換する

ここでは、フロントアクセスHDDユニットと内蔵ミラーディスクユニットを交換する方法を説明します。

■ 注意事項

故障の原因となりますので、次の点に注意してください。

ポイント

■ ディスクユニットを交換する

ここでは、フロントアクセスHDDユニットをミラーディスクユニットに交換する手順を説明します。
フロントアクセスHDDユニットの取り付け手順は、次の手順を参照してください。

  1. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
  2. オペレーションパネルカバーのロックを解除します(Click)。
  3. アッパーカバーを取り外します(Click)。
  4. ネジ(4ヶ所)を外します。
画像

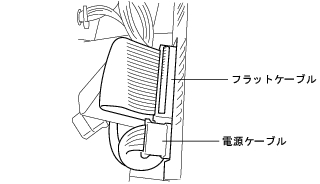

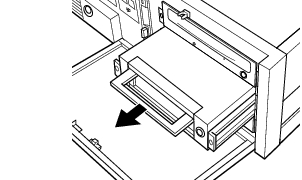

  1. CD-ROMドライブのフラットケーブルと電源ケーブルを外し、CD-ROMドライブを手前に引きます。
画像

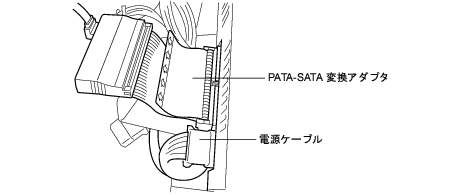

  1. フロントアクセスHDDユニットから、PATA-SATA変換アダプタと電源ケーブルを外します。
画像

重要
  1. フロントアクセスHDDユニットを引き抜きます。
    フロントアクセスHDDユニットの取っ手を持って手前に引き抜きます。
画像

  1. フロントアクセスHDDユニットからレールを取り外します。
画像

  1. 内蔵ミラーディスクユニットに手順8で外したレールを取り付けます。
画像

  1. 内蔵ミラーディスクユニットの設定スイッチ2がパラレルATAのマスターに設定されていることを確認してください(Click)。
  2. 内蔵ミラーディスクユニットを固定します。
    手順4で外したネジで、内蔵ミラーディスクユニットをパソコン本体に固定します。
  3. 手順5で外したフラットケーブルと電源ケーブルを取り付けます。
  4. アッパーカバーを取り付けます。
    手順3と逆の手順で取り付けます。
  5. オペレーションパネルカバーを閉じ、鍵でロックします。
ポイント
