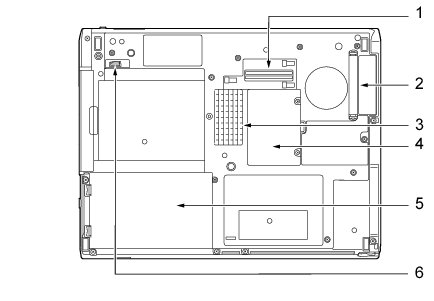

パソコン本体下面

番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. ポートリプリケータ接続コネクタ
    ポートリプリケータを接続します。
    「周辺機器の設置／設定／増設」−「ポートリプリケータ」
  2. ダストキャッチャー
    空冷用通風路に蓄積したほこりを取るために、取り外すことができます。
    「お手入れ」−「空冷用通風路のお手入れ」
  1. 吸気孔
    冷却用の空気を取り込むための穴です。
注意
PLラベル
・ 吸気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
  1. メモリ（拡張RAMモジュール）スロット
    本パソコンのメモリがセットされています。メモリ容量は増やすことができます。
    「周辺機器の設置／設定／増設」−「メモリ」
  1. 内蔵バッテリパック
    「取り扱い」−「内蔵バッテリパックを交換する」
  2. モバイルマルチベイロック
    モバイルマルチベイを取り付け／取り外しをする場合にスライドさせます。
