ポートリプリケータ

本パソコンには、ポートリプリケータは添付されておりません。
お使いになる場合は、別売のポートリプリケータをご購入ください。

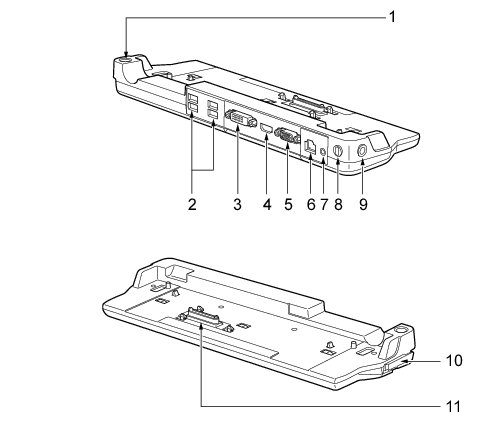

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • 各コネクタに周辺機器を接続する場合は、周辺機器とポートリプリケータの、それぞれのコネクタの向きを確認し、まっすぐ接続してください。
  • パソコンにポートリプリケータを接続した時は、パソコン本体のACアダプタ、LANコネクタ、外部ディスプレイコネクタ、およびパソコン本体背面左側のUSBコネクタは使用できません。
  1. 電源ボタン（画像）
    パソコン本体の電源を入れたり、省電力状態にしたり、省電力状態から復帰させたりするためのボタンです。
POINT
  • 強制終了をするとき以外は、電源ボタンを4秒以上押さないでください。
    電源ボタンを4秒以上押し続けると、パソコンの電源が切れてしまいます。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. 外部ディスプレイコネクタ（デジタル）（画像）
    DVI-Dに対応したデジタルディスプレイを接続します。
    「取り扱い」−「表示可能なディスプレイの組み合わせ」
    「取り扱い」−「マルチモニタ機能」
  2. HDMI出力端子
    HDMI入力端子の付いた、デジタルテレビや外付けの液晶ディスプレイと接続します。市販のデジタルテレビや外付けの液晶ディスプレイとの連動機能はありません。
  3. 外部ディスプレイコネクタ（アナログ）（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続します。
    「取り扱い」−「表示可能なディスプレイの組み合わせ」
    「取り扱い」−「マルチモニタ機能」
  4. LANコネクタ（画像）
    LANケーブルを接続します。
    「取り扱い」−「LAN（有線LAN）」
  5. ヘッドホン端子（画像）
    市販のヘッドホン端子を接続します（外径3.5mmのミニプラグ）。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
  6. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを取り付けます。
    「セキュリティ」−「パソコン本体の施錠方法」
  7. DC-INコネクタ（画像）
    添付のACアダプタを接続します。
  8. ポートリプリケータ取り外しレバー
    ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
    「周辺機器の設置／設定／増設」−「ポートリプリケータ」
  9. 本体接続コネクタ
    パソコン本体下面にあるポートリプリケータ接続コネクタを接続します。
    パソコンとポートリプリケータを接続するためのコネクタです。
