拡張カードを取り付ける

拡張カードの取り付けや取り外しを行うときは、ワークステーション本体を横置きにして作業してください。

電源プラグをコンセントから抜きます。
サイドカバーを取り外します（Click）。

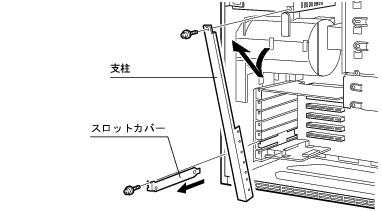

スロットカバーと支柱を取り外します。

ネジ（各1ヶ所）を外し、スロットカバーと支柱を取り外します。
支柱は、一度斜めに倒してから取り外してください。

取り外したスロットカバーは大切に保管しておいてください。

拡張カードを取り外して使う際、ワークステーション内部にゴミが入らないよう取り付けます。

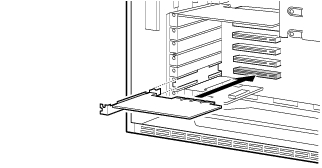

拡張カードをコネクタに差し込みます。

拡張カードをコネクタにしっかりと差し込みます。

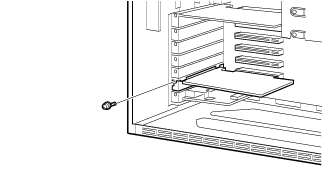

ネジで固定します。

手順3で取り外したネジ（1ヶ所）で拡張カードを固定します。

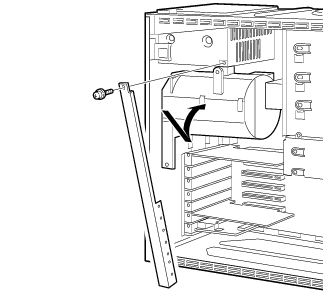

支柱を取り付けます。

斜めにして、下部の方から取り付けます。
手順3で取り外したネジ（1ヶ所）で固定します。

サイドカバーを取り付けます。

拡張カードの取り外しは、取り付ける手順を参照して行ってください。

SCSIカードをお使いの場合、次のことに注意してください。
- 外付けSCSI装置を接続する場合は2台までしか接続できません。外付けSCSI装置を3台以上接続する場合は複数のSCSIカードに分けて接続してください。

  なお、外付けSCSI装置を接続する場合に使用するケーブルは接続装置によって異なります。以下に示すものを使用してください。
  - 68pin(Wide)SCSI装置を接続する場合

    68pin(Wide)SCSI装置を接続する場合、SCSI装置に添付のSCSIケーブルおよび終端抵抗を使用して接続してください。
    この場合、50pin（Narrow）SCSI装置は接続できません。

50pin(Narrow)SCSI装置を接続する場合

50pin(Narrow)SCSIはコネクタの形状として、フルピッチとハーフピッチの2種類があります。接続する場合、以下に示すものを選択してください。

ケーブル SCSI装置 終端抵抗 GP5-832 フル FMV-692 GP5-833 ハーフ FMV-695

ケーブル1 SCSI機器1 ケーブル2 SCSI機器2 終端抵抗 GP5-832 フル FMB-CBL831 フル FMV-692 FMS-834 ハーフ FMV-695 GP5-833 ハーフ FMS-834 フル FMV-692 FMV-CBL32 ハーフ FMV-695

内蔵SCSI装置を接続する場合は、SCSIカードに添付のSCSIケーブルをご使用ください。

SCSIカードに添付のマニュアル（ユーザーズガイド／インストールガイド）は、本カードの全体に対し記している汎用のマニュアルです。CELSIUSワークステーションとしてのサポート範囲を超えた記述がありますので、参考としてお読みください。

本カードは「Adaptec SCSI Select Utility」にてSCSI設定の変更が可能です。

「Adaptec SCSI Select Utility」の詳細につきましては、本カードに添付の「ユーザーズ・ガイド」を参照してください。
