6 各種ドライブを取り付ける

---

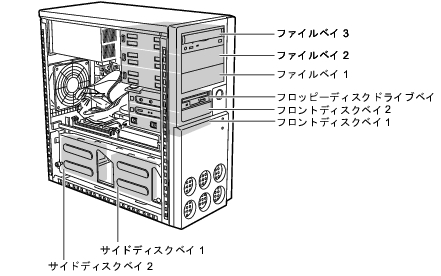

本ワークステーションには、ファイルベイを3個、内蔵ハードディスクベイを4個、フロッピーディスクドライブベイを1個、搭載しており、各種ドライブを取り付けることができます。

• 本ワークステーションをご購入後、各種ドライブを取り付ける場合は、オペレーティングシステムのセットアップを行ったあと、電源ボタンを切り、電源プラグをコンセントから抜いたあとに取り付けを行ってください。
• 搭載可能な各種ドライブおよびドライブベイは、「CELSIUS シリーズシステム構成図」で確認してください。
• 内蔵MOディスクユニット、内蔵光磁気ディスクユニットは、ファイルベイ1に搭載してください。

	各種ドライブの取り付けや取り外しを行う場合は、ワークステーション本体および接続されている装置の電源ボタンを切り、電源プラグをコンセントから抜いた後に行ってください。 感電の原因となります。
	各種ドライブ取り付ける場合は、弊社純正品をお使いください。 感電・火災または故障の原因となります。
	各種ドライブの取り付けや取り外しを行う場合は、装置停止後、十分に待ってから作業を行ってください。 火傷の原因となります。

	各種ドライブの取り付けや取り外しを行う場合は、指定された場所以外のネジを外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	プリント板は、指定されている場所以外には手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。
	各種ドライブは、静電気に対して非常に弱い部品で構成されており、人体にたまった静電気により破壊される場合があります。各種ドライブを取り扱う前に、一度金属質のものに手を触れて、静電気を放電してください。

■ IDE規格の内蔵オプション（ハードディスクドライブを除く）について

IDE規格の内蔵オプションはセカンダリIDE側に接続されているケーブルに接続します。

ドライブの設定は次のようにしてください。

ディスクベイを取り付ける／取り外す

---

フロッピーディスクドライブの交換や内蔵ハードディスクドライブの取り付けの場合に、必要に応じてディスクベイを取り外して作業を行います。

■ フロントディスクベイを取り外す

1. トップカバーと左サイドカバーを取り外します（Click）。
2. 信号ケーブルおよび電源コネクタを、ドライブからすべて取り外します。

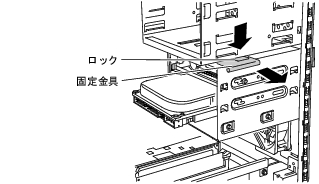

3. ロックを押しながら、固定金具を矢印方向に引き出します。

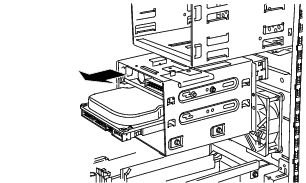

4. フロントディスクベイを矢印方向に引いて、ワークステーション本体から取り外します。

■ フロントディスクベイを取り付ける

1. フロントディスクベイのガイドレールをワークステーション本体の溝に合わせます。

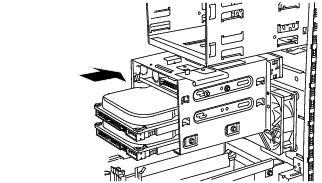

2. フロントディスクベイをカチッとはまるまで、矢印方向に押します。

3. ロックを、カチッとはまるまで押し込みます。
4. 信号ケーブルおよび電源コネクタを、ドライブに接続します。

• 必要に応じてBIOS設定でドライブの項目を設定します。

■ サイドディスクベイを取り外す

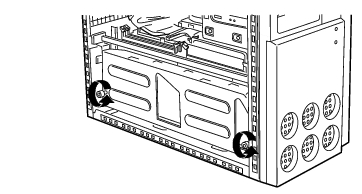

1. サイドディスクベイの2ヶ所のネジをゆるめます。

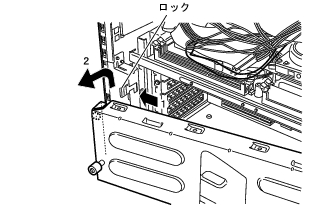

2. ロックを矢印方向1に押しながら、サイドディスクベイを矢印方向2に引き出します。

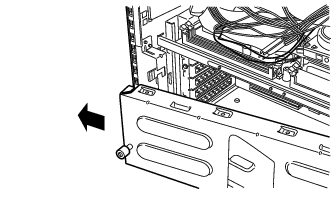

3. サイドディスクベイを矢印方向に引いて、ワークステーション本体から取り外します。

■ サイドディスクベイを取り付ける

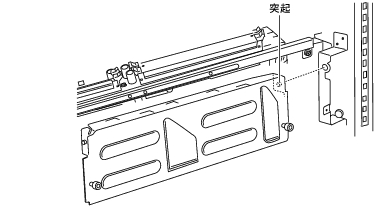

1. サイドディスクベイの突起をワークステーション本体の穴にはめ込みます。

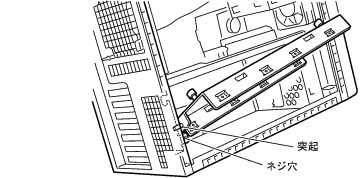

2. ネジ穴とサイドディスクベイの突起を合わせます。

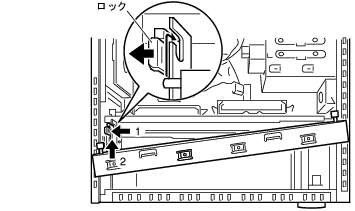

3. ロックを矢印方向1に押しながら、サイドディスクベイを矢印方向2にスライドさせ、溝に合わせてはめ込みます。

4. ロックを戻します。
5. サイドディスクベイの2ヶ所のネジをしめます。
