5 拡張カードを取り付ける

拡張カードは、本ワークステーションの機能を拡張します。

ご購入後、拡張カードを取り付ける場合は、Windowsのセットアップを行ってから、一度電源を切った後に取り付けを行ってください（→『取扱説明書』）。

搭載可能な拡張カードは、『CELSIUSシリーズシステム構成図』で確認してください。

	拡張カードの取り付けや取り外しを行う場合は、ワークステーション本体および接続されている装置の電源ボタンを切り、電源プラグをコンセントから抜いた後に行ってください。感電の原因となります。

	拡張カードを取り付ける場合は、弊社純正品をお使いください。感電・火災または故障の原因となることがあります。

	拡張カードの取り付けや取り外しを行う場合は、装置停止後、十分に待ってから作業を行ってください。火傷の原因となります。

	拡張カードの取り付けや取り外しを行う場合は、指定された場所以外のネジは外さないでください。指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。

	プリント板は、指定されている場所以外には手を触れないでください。けがをするおそれがあります。また、故障の原因となることがあります。マザーボードのワークステーション本体背面側の金具には、手を触れないでください。けがをするおそれがあります。また、故障の原因となることがあります。

	拡張カードは、静電気に対して非常に弱い部品で構成されており、人体にたまった静電気により破壊される場合があります。拡張カードを取り扱う前に、一度金属質のものに手を触れて、静電気を放電してください。

拡張カードを取り付ける

トップカバーと左サイドカバーを取り外します（Click）。
サイドディスクベイを取り外します（「ディスクベイを取り付ける／取り外す」）。

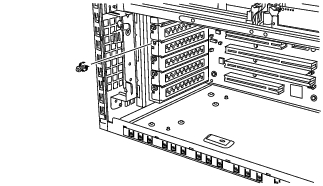

スロットカバー固定ネジを取り外します。

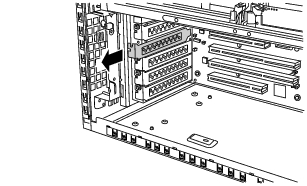

スロットからスロットカバーを取り外します。

取り外したスロットカバーとスロットカバー固定ネジは大切に保管してください。

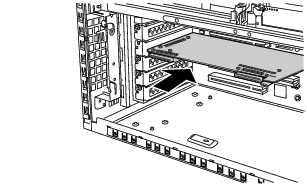

拡張カードをスロットに差し込みます。

拡張カードのカバーの先端がガイドにはまり込むようにします。

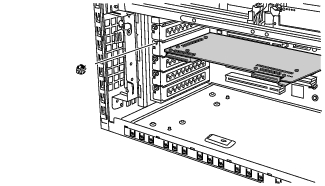

拡張カード固定ネジを取り付けます。

必要に応じて、ケーブルを拡張カードに接続します。
左サイドディスクベイを取り付けます（「ディスクベイを取り付ける／取り外す」）。
左サイドカバーとトップカバーを取り付けます。
本ワークステーションの電源を入れます。

必要に応じて、拡張カードのデバイスドライバをインストールします。デバイスドライバをインストールして設定すると、拡張カードを使用できるようになります。

拡張カードの取り外しは、取り付ける手順を参照して行ってください。

SCSIカードをお使いの場合、次のことに注意してください。
- 外付SCSI装置は2台までしか接続できません。外付SCSI装置を3台以上接続する場合は複数のSCSIカードに分けて接続してください。

  なお、外付SCSI装置を接続する場合に使用するケーブルは接続装置によって異なります。以下に示すものを使用してください。
  - 68pin(Wide)SCSI装置を接続する場合

    68pin(Wide)SCSI装置を接続される場合、SCSI装置に添付されておりますSCSIケーブル及び終端抵抗を使用して接続してください。
    この場合、50pin（Narrow）SCSI装置は接続できません。

50pin(Narrow)SCSI装置を接続する場合

50pin(Narrow)SCSIはコネクタの形状として、フルピッチとハーフピッチの2種類があります。接続される場合、以下に示すものを選択してください。

ケーブル SCSI装置 終端抵抗 GP5-832 フル FMV-692 GP5-833 ハーフ FMV-695

ケーブル1 SCSI機器1 ケーブル2 SCSI機器2 終端抵抗 GP5-832 フル FMB-CBL831 フル FMV-692 FMS-834 ハーフ FMV-695 GP5-833 ハーフ FMS-834 フル FMV-692 FMV-CBL32 ハーフ FMV-695
