メモリを取り付ける

  1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
  2. サイドカバーを取り外します(Click)。
    サイドカバーを取り外した後に、メモリ電源LED(Click)が消えていることを確認してください。メモリ電源LEDが点灯している場合は、電源ケーブルを外してから作業を続けてください。
  3. ワークステーション本体を、横置きにします。
    ワークステーション本体内部が見えるようにします。

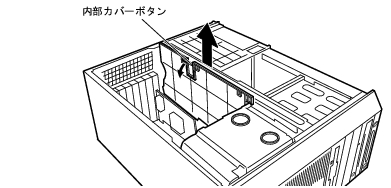

  4. 内部カバーを取り外します。
    内部カバーボタン(1ヶ所)を押して、取り外します。
画像

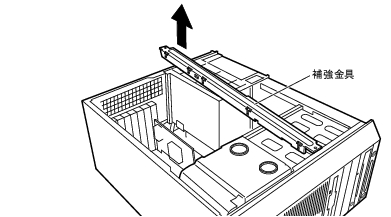

  1. 補強金具を取り外します。
画像

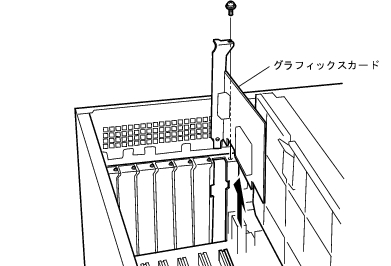

  1. グラフィックスカードを取り外します。
    グラフィックスカードを固定しているネジを外し、カードを取り外してください。
ポイント
画像

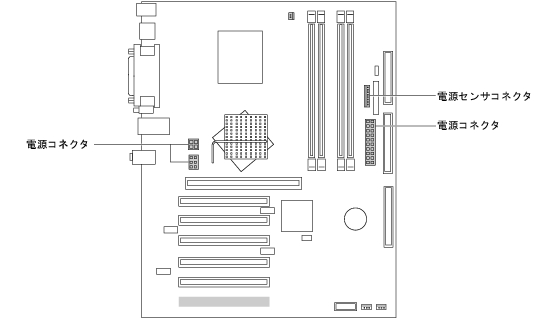

  1. メインボード上の電源コネクタ(3ヶ所)や電源センサコネクタに接続されている電源ケーブルを、取り外します。また、内蔵の周辺機器に接続されている電源ケーブルも、すべて取り外します。
画像

ポイント
画像

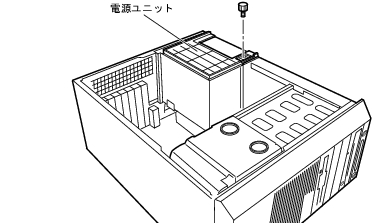

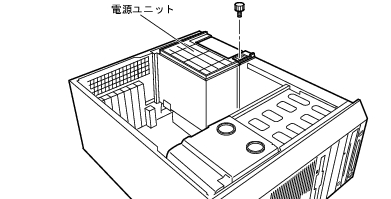

  1. 電源ユニットのネジ(1ヶ所)を外します。
画像

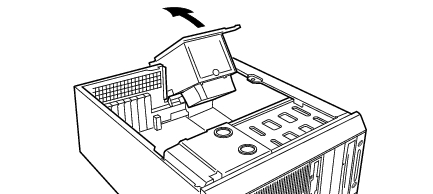

  1. 電源ユニットを引き上げます。
    電源ユニットの底部を持ち、ワークステーション本体背面側に引き上げます。
画像

  1. メモリを交換する場合は、スロットの両側のフックを外側に開き、メモリを取り外します。
画像

ポイント

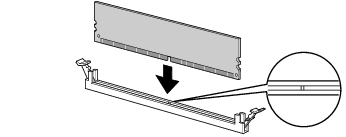

  1. メモリスロットの両側のフックを開いて、メモリを差し込みます。
    メモリとスロットの切り欠け部分(1ヶ所)を合わせるようにして、スロットに垂直にメモリを差し込みます。
    正しく差し込まれると、スロットの両側のフックが起きます。このとき、フックがメモリをしっかり固定しているか確認してください。
画像

ポイント

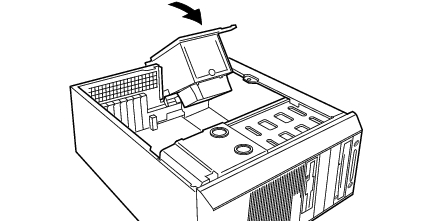

  1. 電源ユニットを元の位置に戻します。
    電源ユニットの底部を持ち、電源ユニットを元の位置に戻します。
画像

  1. 手順8で外したネジ(1ヶ所)を取り付けます。
画像

  1. 手順7で外した電源ケーブルを取り付けます。

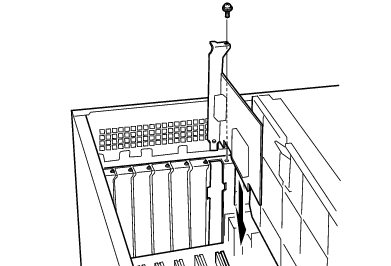

  2. グラフィックスカードを取り付けます。
    カードをコネクタに差し込み、手順6で取り外したネジで固定します。
ポイント
画像

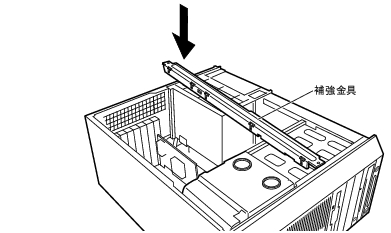

  1. 補強金具を取り付けます。
画像

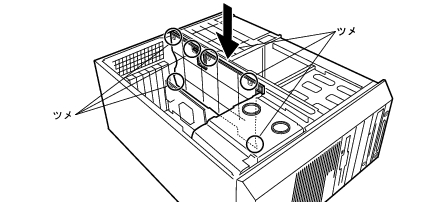

  1. 内部カバーを取り付けます。
    ツメ(6ヶ所)をツメ穴に差し込みます。
画像

  1. ワークステーション本体を、縦置きにします。
  2. サイドカバーを取り付けます。
ポイント
