14 外部ディスプレイについて

接続について

本ワークステーションには、プロジェクター、CRTディスプレイ、またはテレビなどの外部ディスプレイを接続することができます。

警告
感電

注意
故障

■ CRTディスプレイを接続する場合

ここでは、ワークステーション本体背面の外部ディスプレイコネクタに、CRTディスプレイを接続する場合について説明しています。

  1. ワークステーション本体の電源を切り、ACアダプタを取り外します（→『取扱説明書』）。
  2. ワークステーション本体背面の外部ディスプレイコネクタ（アナログ）に、ディスプレイケーブルを接続します。
    コネクタは正面から見ると台形になっています。
    コネクタの形を互いに合わせてしっかり差し込み（1）、ディスプレイケーブルの左右のネジで固定します（2）。
    画像
ポイント
  1. CRTディスプレイにディスプレイケーブルを接続します。
    接続方法は、CRTディスプレイのマニュアルをご覧ください。
  2. CRTディスプレイの電源ケーブルを接続して、電源を入れます。
  3. ワークステーション本体にACアダプタを取り付け、電源を入れます。
ポイント
  1. 画面の表示を切り替えます。
    【Fn】＋【F10】キーを押すと、液晶ディスプレイ→外部ディスプレイ→同時表示→液晶ディスプレイ…の順で表示を切り替えることができます。また、OSの「画面のプロパティ」でも切り替えることができます（→「機能」−「表示装置の切り替え」）。

■ デジタルディスプレイを接続する場合

  1. ワークステーション本体に、ポートリプリケータを取り付けます（Click）。
  2. ポートリプリケータ背面の外部ディスプレイコネクタ（デジタル）に、ディスプレイケーブルを接続します。

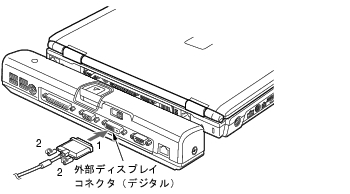

    コネクタの形を互いに合わせてしっかり差し込み（1）、ディスプレイケーブルの左右のネジで固定します（2）。
    画像
  3. デジタルディスプレイにディスプレイケーブルを接続します。
    接続方法は、デジタルディスプレイのマニュアルをご覧ください。
  4. デジタルディスプレイの電源ケーブルを接続して、電源を入れます。
  5. ポートリプリケータにAC アダプタを取り付け、電源を入れます。
ポイント
  1. 画面の表示を切り替えます。
    【Fn】＋【F10】キーを押すと、液晶ディスプレイ→外部ディスプレイ→同時表示→液晶ディスプレイ…の順で表示を切り替えることができます。また、OS の「画面のプロパティ」でも切り替えることができます（→「機能」−「表示装置の切り替え」）。

■ テレビを接続する場合

  1. ワークステーション本体の電源を切り、AC アダプタを取り外します（→『取扱説明書』）。
  2. ワークステーション本体左側面のビデオ出力（Sビデオ）端子に、S端子ケーブルを接続します。
    コネクタの形を互いに合わせてしっかり差し込みます。
    画像
  3. テレビにS端子ケーブルを接続します。
    接続方法は、テレビのマニュアルをご覧ください。
  4. テレビの電源ケーブルを接続して、電源を入れます。
  5. ワークステーション本体にAC アダプタを取り付け、電源を入れます。
ポイント
  1. 画面の表示を切り替えます。
    同時表示の切り替えは、OS の「画面のプロパティ」で設定できます（→「機能」−「表示装置の切り替え」）。
ポイント
