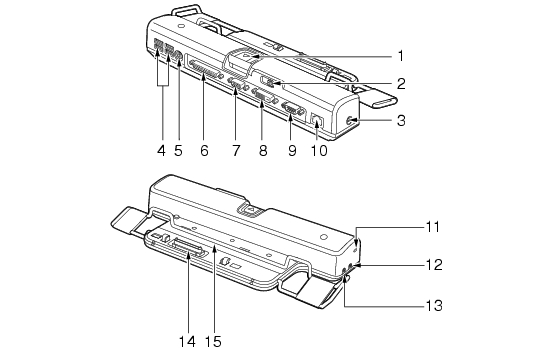

ポートリプリケータ
本ワークステーションには、ポートリプリケータは添付されておりません。
お使いになる場合は、別売のポートリプリケータをご購入ください。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ポートリプリケータ接続時には、ワークステーション本体背面のコネクタはモデムコネクタ以外お使いになれません。
ポートリプリケータ取り外しボタン
ポートリプリケータをワークステーション本体から取り外す場合に押します。
「ハードウェア」−「ポートリプリケータについて」
ポートリプリケータ取り外しボタンロック（盗難防止用ロック付き）
ポートリプリケータ取り外しボタンをスライドさせて、ポートリプリケータ取り外しボタンをロックします。
また、ポートリプリケータ取り外しボタンロックに、市販の盗難防止用ロックを接続することで、ポートリプリケータ取り外しボタンのロックを解除できないようにします。
「ハードウェア」−「ポートリプリケータについて」
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。なお、下記のもの以外は取り付けられない場合があります。
商品名：スリムマイクロセ−バー
商品番号：0522011（黒色ワイヤー）、0522040（白色ワイヤー）
（富士通コワーコ株式会社 お問い合わせ：03-3342-5375）
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
ポートリプリケータをお使いになる場合は、必ずポートリプリケータのDC-INコネクタにACアダプタを接続してください。
USBコネクタ
FDDユニット（USB）など、USB規格対応の機器を接続するためのコネクタです。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
拡張キーボード／マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボード」
「ハードウェア」−「マウスについて」
パラレルコネクタ
プリンタなどを接続するためのコネクタです。
外部ディスプレイコネクタ（アナログ）
CRTディスプレイなど、アナログディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
外部ディスプレイコネクタ（デジタル）
DVI-Dに対応したデジタルディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
シリアルコネクタ
RS-232C準拠の機器を接続するためのコネクタです。
LANコネクタ
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
盗難防止用ロック
市販の盗難防止用ケーブルを接続することができます。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。なお、下記のもの以外は取り付けられない場合があります。
商品名：スリムマイクロセ−バー
商品番号：0522011（黒色ワイヤー）、0522040（白色ワイヤー）
（富士通コワーコ株式会社 お問い合わせ：03-3342-5375）
ヘッドホン端子、マイク端子に接続するときは、【Fn】＋【F8】キーを押してワークステーション本体の音量を最小にしてから接続してください。
機器が破損したり、刺激音により聴力に悪い影響を与える原因となることがあります。
ヘッドホン端子
市販のヘッドホンを接続するための端子です（外径3.5mmのミニプラグに対応）。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
ヘッドホンなどをお使いになるときは、音量を上げすぎないようにご注意ください。耳を刺激するような大きな音量で長時間続けて聞くと、聴力に悪い影響を与える原因となることがあります。
ヘッドホンなどをしたまま電源を入れたり切ったりしないでください。刺激音により聴力に悪い影響を与える原因となることがあります。
マイク端子
市販のマイクを接続し、音声（モノラル）を録音するための端子です（外径3.5mmのミニプラグに対応）。
ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
マイク端子には、マイク以外のコネクタを接続しないでください。故障の原因となることがあります。
接続コネクタ
ワークステーション本体のポートリプリケータ接続コネクタに接続します。
ガイドバー
ポートリプリケータをワークステーション本体に接続するときに、位置を決めるためのバーです。
