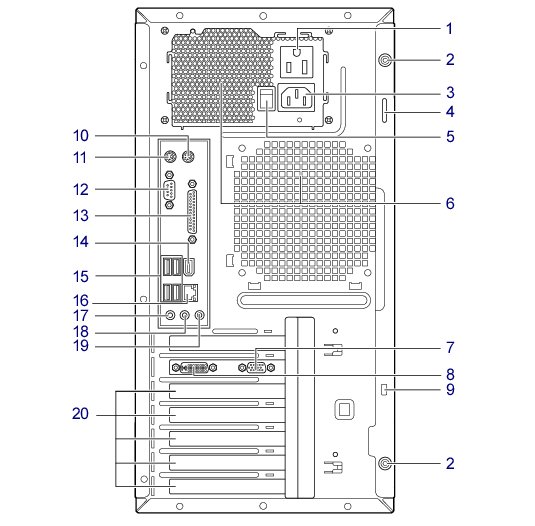

ワークステーション本体背面

各番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. アウトレット
    ディスプレイの電源ケーブルを接続します。
  2. ネジ
    サイドカバーを取り外したり、取り付けたりするときに使用します。
    「周辺機器の設置／設定／増設」−「本体カバーを取り外す」
  3. インレット
    電源ケーブルを接続します。
  4. セキュリティ施錠金具
    市販の鍵を取り付けます。
    「セキュリティ」−「ワークステーションの盗難防止」
  5. メインスイッチ
    ワークステーション本体の電源を完全に切る場合に「オフ」にします。
    「｜」側が「オン」で「○」側が「オフ」です。
    「オフ」にすると、電源ボタンを押しても、ワークステーション本体の電源は入りません。通常は「オン」のままお使いください。
    ただし、長期間お使いにならない場合は、「オフ」にしてください（→『取扱説明書』）。
  6. 通風孔（冷却ファン）
    ワークステーション本体内部の熱を外部に逃がすための開孔部です。
    ワークステーションを設置するときは、通風孔をふさがないように注意してください。
  7. アナログRGBコネクタ
    ディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。
    なお、カスタムメイドの選択によっては、本コネクタはありません。
  8. DVI-Iコネクタ（画像）
    ディスプレイを接続します。別売のDVI-VGA変換アダプタまたはデジタルディスプレイのディスプレイケーブルが使用できます。
    カスタムメイドの選択によっては、コネクタの数が異なります。
  9. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続します。
  10. マウスコネクタ（画像）
    PS/2マウスを接続します。
    「取り扱い」−「マウス」
  11. キーボードコネクタ（画像）
    PS/2キーボードを接続します。
    「取り扱い」−「キーボード」
  12. シリアルコネクタ（画像）
    RS-232C規格に対応した周辺機器を接続します。
  13. パラレルコネクタ（画像）
    プリンタやスキャナなどを接続します。
  14. IEEE1394a端子（画像）
    IEEE1394a規格の周辺機器を接続します。
  15. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  16. LANコネクタ（画像）
    非シールド・ツイストペア（UTP）ケーブルを接続します。
    1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
    100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
    画像
    LEDの意味は、次のとおりです。
    上部LED（Speed）
    下部LED（Link/Act）
    1000MbpsでLinkを確立
    オレンジ点灯
    緑色点灯注
    100MbpsでLinkを確立
    緑色点灯
    緑色点灯注
    10MbpsでLinkを確立
    消灯
    緑色点灯注
    注
    ：
    データ転送中：緑色点滅
  17. マイク端子（画像）
    市販のコンデンサマイクを接続します。
    ワークステーション本体前面のマイク端子にマイクを接続した場合は、本マイク端子はお使いになれません。
  18. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。
    スピーカーを直接接続する場合は、アンプ機能搭載のものをお使いください。
    ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
  19. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
  20. 拡張カードスロット
    PCI Express x4および32bit/33MHz PCIカードを取り付けます。
    なお、カスタムメイドの選択によっては、拡張カードが取り付けられている場合があります。
    「周辺機器の設置／設定／増設」−「拡張カード」
