1 各部の名称と働き

ここでは、ワークステーション本体、メインボードの各部の名称と働きを説明しています。

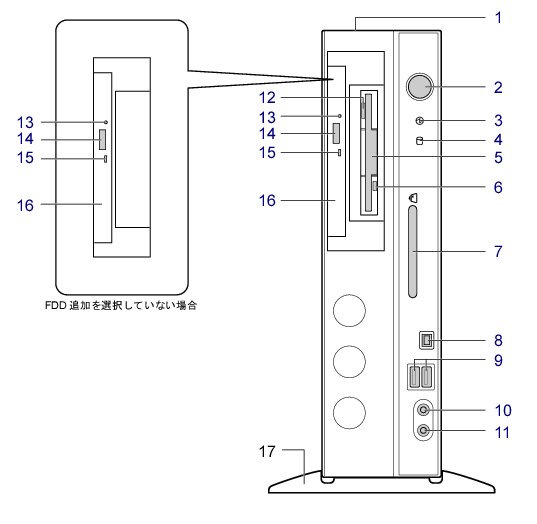

ワークステーション本体前面

番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. 通風孔
    ワークステーション本体内部に空気を取り込むことで、ワークステーション本体内部の熱を逃がすための開口部です。物を載せるなどしてふさがないようにご注意ください。
    横置きにする場合は、通風孔のある面を、壁などから10cm以上離して設置してください。
  2. 電源ボタン（画像）
    次の場合に押します。
  3. 電源ランプ（画像）
    本ワークステーションの電源が入っているときに緑色に点灯します。省電力状態（スリープまたはスタンバイ）に移行しているときはオレンジ色に点灯します。
  4. ディスクアクセスランプ（画像）
    ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点滅します。また、CD/DVDドライブによっては、CDやDVDにアクセスしているときに点滅する場合があります。
  5. フロッピーディスクドライブ
    カスタムメイドで内蔵FDD追加を選択した場合、フロッピーディスクをセットします。
    「取り扱い」−「フロッピーディスク」
  6. フロッピーディスクアクセスランプ
    カスタムメイドで内蔵FDD追加を選択した場合、フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりしているときに点滅します。
  7. スマートカードベイ（画像）
    カスタムメイドでスマートカードリーダ／ライタを選択した場合、スマートカードをセットします。
    「セキュリティ」−「スマートカードリーダ／ライタ」
    スマートカードをセットしたときには、アイコンが数回点滅します。
  8. IEEE1394a端子（画像）
    IEEE1394a規格の周辺機器を接続します。
  9. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  10. マイク端子（画像）
    市販のマイクを接続します（外径3.5mmのミニプラグ）。
  11. ヘッドホンアウト端子（画像）
    市販のヘッドホンを接続します（外径3.5mmのミニプラグ）。
    スピーカーを直接接続する場合は、アンプ機能搭載のものをお使いください。
    ヘッドホンを接続している間は、ワークステーション本体のラインアウト端子からは、音が出ません。
  12. フロッピーディスク取り出しボタン
    カスタムメイドで内蔵FDD追加を選択した場合、フロッピーディスクを取り出すときに押します。
    フロッピーディスクアクセスランプが点滅しているときは、押さないでください。
  13. ディスク取り出し穴
    カスタムメイドでCD/DVDドライブを選択した場合、CD/DVD取り出しボタンを押してもトレーが出ない場合に使用します。
    電源を切った後、クリップなどの細いワイヤをディスク取り出し穴に挿入すると、トレーが出てきます。CDやDVDを取り出した後、トレーを静かに元の位置に戻してください。ディスク取り出し穴は、緊急の場合以外は使用しないでください。
  14. CD/DVD取り出しボタン
    カスタムメイドでCD/DVDドライブを選択した場合、CD/DVDドライブにCDやDVDをセットするときや取り出すときに押します。ワークステーション本体の電源が入っているときに使えます。
    CD/DVDアクセスランプが点滅しているときは、押さないでください。
  15. CD/DVDアクセスランプ
    カスタムメイドでCD/DVDドライブを選択した場合、CDやDVDにデータを書き込んだり、CDやDVDからデータを読み出したりしているときに点滅します。
  16. CD/DVDドライブ
    カスタムメイドでCD/DVDドライブを選択した場合、CDやDVDをセットします。カスタムメイドの選択によって、次のいずれかのドライブが取り付けられています。
    • DVD-ROMドライブ
    • スーパーマルチドライブ
    「取り扱い」−「CD/DVD」
  17. フット
    本ワークステーションをお使いになるときに取り付ける台座です。取り付け方法については、『取扱説明書』をご覧ください。
