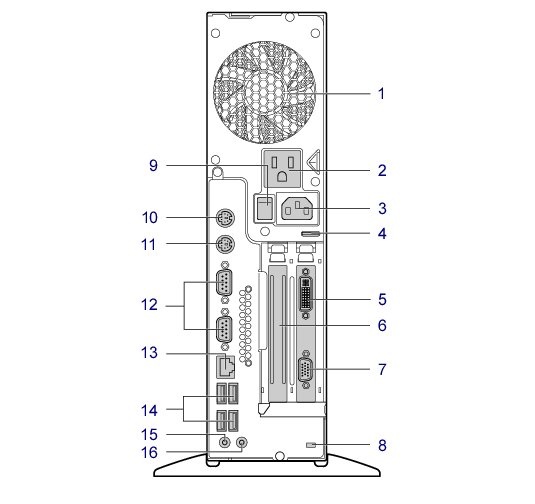

ワークステーション本体背面

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. 通風孔
    ワークステーション本体内部の熱を外部に逃がすための開孔部です。
    ワークステーションを設置するときは、通風孔をふさがないように注意してください。
  2. アウトレット
    ディスプレイの電源ケーブルを接続します。
  3. インレット
    本ワークステーションに添付の電源ケーブルを接続します。
  4. セキュリティ施錠金具
    南京錠などの市販の鍵を取り付けます。
    「セキュリティ」−「ワークステーションの盗難防止」
  5. DVI-Iコネクタ（画像）
    デジタルディスプレイまたはアナログディスプレイを接続します。
    アナログディスプレイを接続する場合は、別売のDVI-VGA変換アダプタを使用してください。
    「取り扱い」−「2台目のディスプレイ」
    カスタムメイドの選択によって、コネクタの数が異なります。
  6. 拡張カードスロット
    本ワークステーションの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードが使えます。
    「周辺機器の設置／設定／増設」−「拡張カード」
  7. アナログRGBコネクタ
    アナログディスプレイを接続します。
    「取り扱い」−「2台目のディスプレイ」
    カスタムメイドの選択によっては、本コネクタはありません。
  8. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを取り付けます。
    「セキュリティ」−「ワークステーションの盗難防止」
  9. メインスイッチ
    ワークステーション本体の電源を完全に切る場合に「オフ」にします（「○」側に切り替えます）。通常は「オン」（「｜」側に切り替えた状態）のまま本ワークステーションをお使いください。
    「オフ」にすると、電源ボタンを押してもワークステーション本体の電源は入りません。長時間お使いにならない場合は、「オフ」にしてください。
  10. キーボードコネクタ（画像）
    PS/2キーボードを接続します。
    「取り扱い」−「キーボード」
  11. マウスコネクタ（画像）
    PS/2マウスを接続します。
    「取り扱い」−「マウス」
  12. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続します。
  13. LANコネクタ（画像）
    非シールド・ツイストペア（UTP）ケーブルを接続することができます。
    1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
    100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
    画像
    LEDの意味は、次のとおりです。
    上部LED（Speed）
    下部LED（Link/Act）
    1000MbpsでLinkを確立
    オレンジ点灯
    緑色点灯注
    100MbpsでLinkを確立
    緑色点灯
    緑色点灯注
    10MbpsでLinkを確立
    消灯
    緑色点灯注
    注
    ：
    データ転送中は緑色点滅
  14. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  15. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
    なお、ヘッドホンアウト端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
  16. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
