セキュリティの設定がWEPの場合 - ワイヤレスブロードバンドルータ FMWBR-201

セキュリティの設定方法として、WEPをお使いになる場合の設定方法の一例を記載します。

Windows XP SP1の場合

ワイヤレスLANクライアントのパソコンの電源を入れ、「スタート」ボタン→「コントロールパネル」の順にクリックします。
「ネットワークとインターネット接続」をクリックします。
「ネットワークとインターネット接続」が表示されていない場合は、そのまま手順3へお進みください。
「ネットワーク接続」をクリックします。

「ネットワーク接続」ウィンドウに現在インストールされているネットワークの一覧が表示されます。
「ワイヤレスネットワーク接続」を右クリックして、表示されるメニューから「プロパティ」をクリックします。

「ワイヤレスネットワーク接続のプロパティ」ウィンドウが表示されます。
「ワイヤレスネットワーク」タブをクリックします。
「優先するネットワーク」に「FMWBR-201」（本製品の設定変更前の「ネットワーク名（SSID）」）が表示されている場合は、（1）「FMWBR-201」をクリックして反転表示させ、（2）「削除」をクリックします。

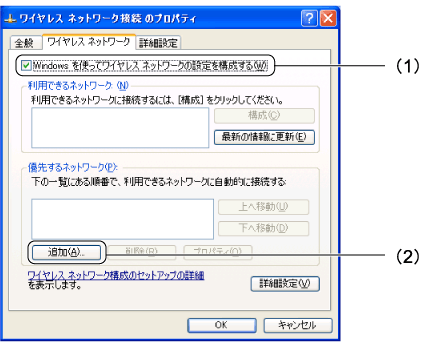

（1）「Windowsを使ってワイヤレスネットワークの設定を構成する」がになっていることを確認し、（2）「追加」をクリックします。

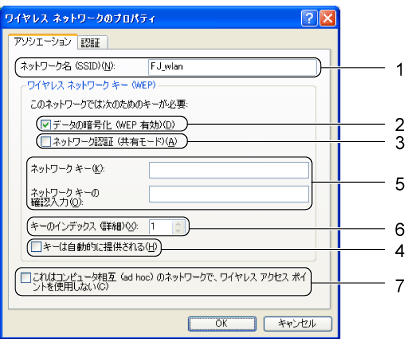

次のように操作します。

「ネットワーク名（SSID）」

本製品の「ワイヤレスLAN」メニュー画面の「基本設定」－〔ネットワーク名（SSID）：〕と同じ名前を入力します。
「データの暗号化（WEP有効）」

本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－〔キーの長さ：〕で「40ビット」または「104ビット」を選択している場合は、クリックしてにします。
本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－〔キーの長さ：〕で「使用しない」を選択している場合は、クリックしてにします。
「ネットワーク認証（共有モード）」

本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－〔ネットワーク認証：〕で「共有キー」を選択している場合は、クリックしてにします。
本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－〔ネットワーク認証：〕で「オープンシステム」／「自動」を選択している場合は、クリックしてにします。
「キーは自動的に提供される」

になっている場合は、クリックしてにします。
「ネットワークキー」／「ネットワークキーの確認入力」

本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－〔キーのインデックス：〕でに設定したインデックスのネットワークキーと同じ値を入力します。

「キーのインデックス」

本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－〔キーのインデックス：〕でに設定したインデックスと同じ番号を選択します。

クライアントのネットワークキー設定について

ネットワークキーは、本製品とワイヤレスLANクライアントのパソコンで、対応するインデックス番号のネットワークキーを同じ値に設定する必要があります。
クライアントのパソコンのキーのインデックスが1～4の場合は、本製品と同じインデックス番号のネットワークキーを、同じ値に設定してください。
クライアントのパソコンのキーのインデックスが0～3の場合は、インデックス番号の対応が次のようになりますので、ご注意ください。

表：ネットワークキーのインデックス番号の対応関係

	対応するインデックス番号
本製品のキーのインデックス番号	1	2	3	4
クライアントのキーのインデックス番号が0～3の場合	0	1	2	3
クライアントのキーのインデックス番号が1～4の場合	1	2	3	4

「これはコンピュータ相互（ad hoc）のネットワークで、ワイヤレスアクセスポイントを使用しない」がになっている場合は、クリックしてにします。

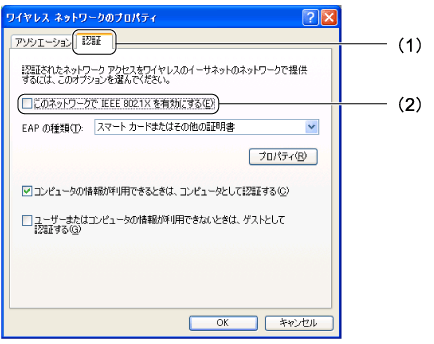

（1）「認証」タブをクリックして、（2）「このネットワークで IEEE 802.1Xを有効にする」をクリックしてにします。
「OK」をクリックします。

「ワイヤレスネットワーク接続のプロパティ」ウィンドウに戻ります。

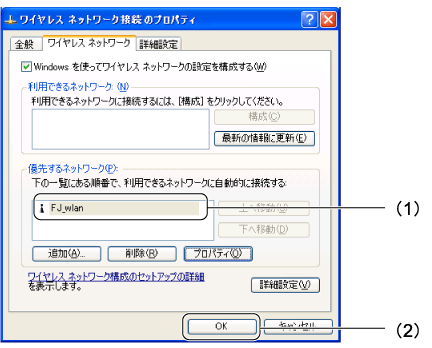

（1）「優先するネットワーク」の一覧に、本製品に設定したネットワーク名（SSID）が追加されたことを確認し、（2）「OK」をクリックします。

この画面例では、本製品のネットワーク名（SSID）が、「FJ_wlan」に設定されています。

以上で、Windows XP SP1のパソコンのワイヤレスLAN設定は終了です。

Windows XPの場合

ワイヤレスLANクライアントのパソコンの電源を入れ、「スタート」ボタン→「コントロールパネル」の順にクリックします。
「ネットワークとインターネット接続」をクリックします。
「ネットワークとインターネット接続」が表示されていない場合は、そのまま手順3へお進みください。
「ネットワーク接続」をクリックします。

「ネットワーク接続」ウィンドウに現在インストールされているネットワークの一覧が表示されます。
「ワイヤレスネットワーク接続」を右クリックして、表示されるメニューから「プロパティ」をクリックします。

「ワイヤレスネットワーク接続のプロパティ」ウィンドウが表示されます。
「ワイヤレスネットワーク」タブをクリックします。
「優先するネットワーク」に「FMWBR-201」（本製品の設定変更前の「ネットワーク名（SSID）」）が表示されている場合は、（1）「FMWBR-201」をクリックして反転表示させ、（2）「削除」をクリックします。

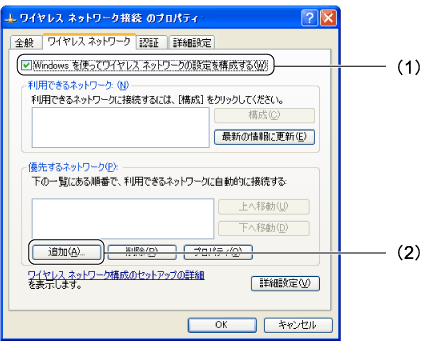

（1）「Windowsを使ってワイヤレスネットワークの設定を構成する」がになっていることを確認し、（2）「追加」をクリックします。

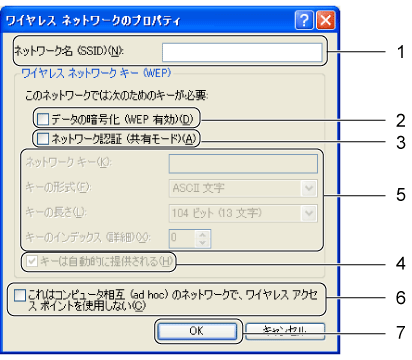

次のように操作します。

「ネットワーク名（SSID）」

本製品の「ワイヤレスLAN」メニュー画面の「基本設定」－「ネットワーク名（SSID）」と同じ名前を入力します。
「データの暗号化（WEP有効）」

本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－「キーの長さ」で「40ビット」または「104ビット」を選択している場合は、クリックしてにします。
本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－「キーの長さ」で「使用しない」を選択している場合は、クリックしてにします。
「ネットワーク認証（共有モード）」

本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－「ネットワーク認証」で「共有キー」を選択している場合は、クリックしてにします。
本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」－〔ネットワーク認証：〕で「オープンシステム」／「自動」を選択している場合は、クリックしてにします。
「キーは自動的に提供される」

になっている場合は、クリックしてにします。

「ネットワークキー」／「キーの形式」／「キーの長さ」／「キーのインデックス」

本製品の「ワイヤレスLAN」メニュー画面の「ネットワークキー」に設定した内容に合わせて設定にします。

クライアントのネットワークキー設定について

表：ネットワークキーのインデックス番号の対応関係

	対応するインデックス番号
本製品のキーのインデックス番号	1	2	3	4
クライアントのキーのインデックス番号が0～3の場合	0	1	2	3
クライアントのキーのインデックス番号が1～4の場合	1	2	3	4

「これはコンピュータ相互（ad hoc）のネットワークで、ワイヤレスアクセスポイントを使用しない」がになっている場合は、クリックしてにします。
「OK」をクリックします。

「ワイヤレスネットワーク接続のプロパティ」ウィンドウに戻ります。

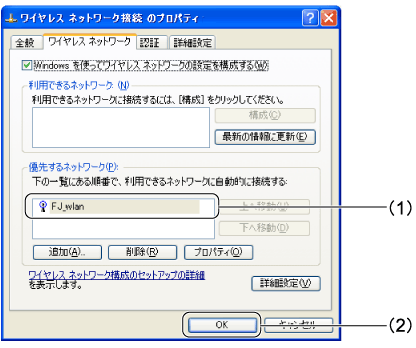

（1）「優先するネットワーク」の一覧に、本製品に設定したネットワーク名（SSID）が追加されたことを確認し、（2）「OK」をクリックします。

この画面例では、本製品のネットワーク名（SSID）が、「FJ_wlan」に設定されています。

以上で、Windows XPのワイヤレスLAN設定は終了です。
