マスターとスレーブについて

---

■ ベースモデルの場合

本パソコンは、IDE規格のデバイスを最大4台内蔵できます。4台のうち1台目および2台目は、プライマリIDEのマスターとスレーブに取り付けます。残りの3台目および4台目は、セカンダリIDEのマスターとスレーブに取り付けます。

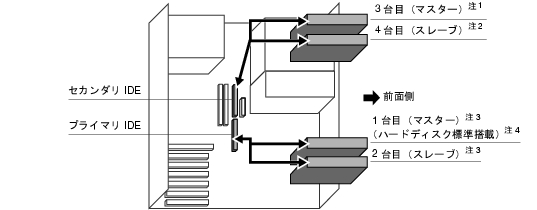

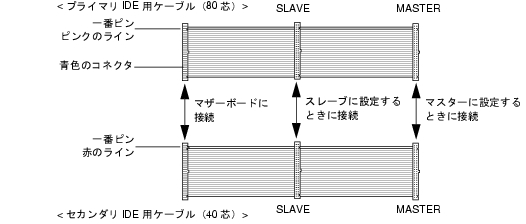

このマスターとスレーブの設定は、内蔵IDEデバイスをフラットケーブルにどのように接続するかによって決定されます（このような設定方法を、ケーブルセレクトといいます）。次図のフラットケーブルのマスターのコネクタをIDEデバイスに接続すると、マスターの設定になり、スレーブのコネクタをIDEデバイスに接続すると、スレーブの設定になります。
ケーブルセレクトを行うためには、内蔵IDEデバイスのジャンパスイッチがケーブルセレクトの設定になっている必要があります。
また、ケーブルセレクトができない内蔵IDEデバイスを接続する場合、マスターに接続するときは、IDEデバイスの設定をマスターの設定に、スレーブに接続するときは、IDEデバイスの設定をスレーブの設定にしてください。

• 本パソコンでは、プライマリIDEに接続するケーブルとセカンダリIDEに接続するケーブルとでは、芯数が異なります。プライマリIDEに接続するときは80芯ケーブルを、セカンダリIDEに接続するときは、40芯ケーブルをお使いください。
• 標準搭載されている内蔵IDEデバイスの出荷時の設定は、ケーブルセレクトに設定されています。
• OSを起動させるハードディスクは、必ずプライマリIDEコネクタにマスターとして接続してください。スレーブとして接続したり、セカンダリIDEコネクタに接続したりすると、OSを起動できない場合があります。
• セカンダリIDEの「マスター」、「スレーブ」の組み合わせについては、「周辺機器を取り付ける」をご覧ください。

■ IDE-RAIDモデルの場合

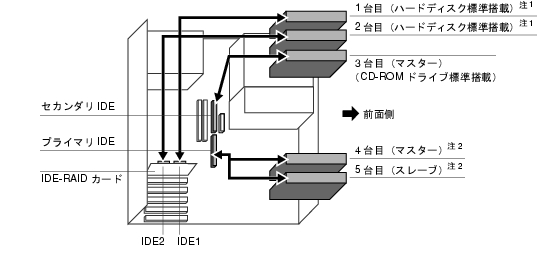

本パソコンは、IDE規格のデバイスを最大5台内蔵できます。5台のうち1台目および2台目（ハードディスク）は、IDE-RAIDカードに取り付けます。3台目（CD-ROMドライブ）は、セカンダリIDEのマスターに取り付けます。残りの4台目および5台目（ハードディスク）は、プライマリIDEのマスターとスレーブに取り付けます。

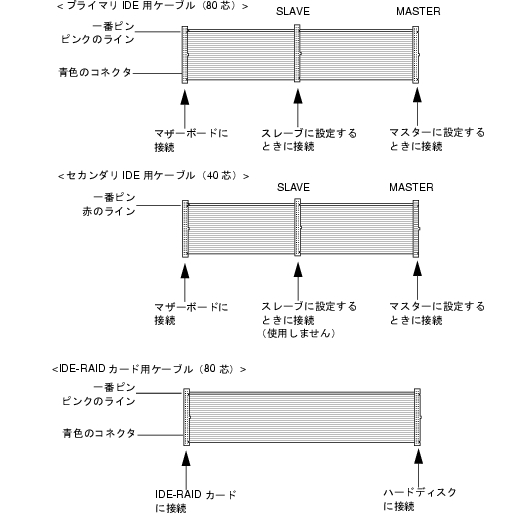

このマスターとスレーブの設定は、内蔵IDEデバイスをフラットケーブルにどのように接続するかによって決定されます（このような設定方法を、ケーブルセレクトといいます）。次図のフラットケーブルのマスターのコネクタをIDEデバイスに接続すると、マスターの設定になり、スレーブのコネクタをIDEデバイスに接続すると、スレーブの設定になります。
ケーブルセレクトを行うためには、内蔵IDEデバイスのジャンパスイッチがケーブルセレクトの設定になっている必要があります。
また、ケーブルセレクトができない内蔵IDEデバイスを接続する場合、マスターに接続するときは、IDEデバイスの設定をマスターの設定に、スレーブに接続するときは、IDEデバイスの設定をスレーブの設定にしてください。

• 本パソコンでは、プライマリIDEに接続するケーブルとセカンダリIDEに接続するケーブルとでは、芯数が異なります。プライマリIDEに接続するときは80芯ケーブルを、セカンダリIDEに接続するときは、40芯ケーブルをお使いください。
• 標準搭載されている内蔵IDEデバイスの出荷時の設定は、ケーブルセレクトに設定されています。
• OSを起動させるハードディスクは、必ずIDE-RAIDカードに接続してください。マザーボードのIDEコネクタに接続すると、OSを起動できない場合があります。
