内蔵ハードディスクを取り付ける

---

標準搭載されている内蔵ハードディスク（IDE-RAIDモデル以外）を、より大容量のものに交換したり、内蔵ハードディスクを取り付けたりする方法を説明します。

■ 注意事項

故障の原因となりますので、次の点に注意してください。

• ハードディスクの内部では、情報を記録するディスクが高速に回転しながら、情報の読み書きを行っています。非常にデリケートな装置ですので、電源が入ったままの状態で本パソコンを持ち運んだり、衝撃や振動を与えたりしないでください。
• 極端に温度変化が激しい場所でのご使用および保管は避けてください。
• 直射日光のあたる場所や発熱器具のそばには近づけないでください。
• 衝撃や振動の加わる場所でのご使用および保管は避けてください。
• 湿気やほこりの多い場所でのご使用および保管は避けてください。
• 磁石や強い磁界を発生する装置の近くでのご使用および保管は避けてください。
• 分解したり、解体したりしないでください。
• 結露、または水滴がつかないようにしてください。

• 誤った取り扱いをすると、ディスク内のデータが破壊される場合があります。重要なデータは必ずバックアップを取っておいてください。
• 同一タイプのハードディスクでも若干の容量差があります。ハードディスク単位ではなくファイル単位、または区画単位でのバックアップをお勧めします。

■ 内蔵ハードディスクベイに取り付ける

1. ジャンパスイッチの設定を行います。

   マスターに取り付ける場合は、内蔵ハードディスクのマニュアルをご覧になり、ジャンパスイッチがマスター、またはケーブルセレクトに設定されていることを確認してください。スレーブに取り付ける場合は、ジャンパスイッチをスレーブ、またはケーブルセレクトに設定してください。

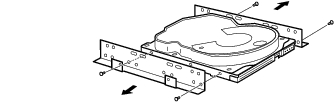

2. 交換する（または取り付ける）内蔵ハードディスクの両側に金具がついている場合は、金具を取り外します。

   ネジ（4ヶ所）を外して、取り外します。

3. 電源プラグをコンセントから抜きます。
4. サイドカバーを取り外します（Click）。

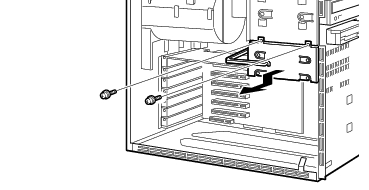

5. パソコン本体から取付金具を取り外します。

   ネジ（2ヶ所）を外して、取り外します。

   取付金具を取り外す際は、内蔵ハードディスクに接続されているフラットケーブルと、電源ケーブルも取り外します。

6. 内蔵ハードディスクを交換します（または取り付けます）。

   取り外した取付金具の側面のネジ（4ヶ所）を外し、交換する（または取り付ける）内蔵ハードディスクを取付金具に取り付けます。

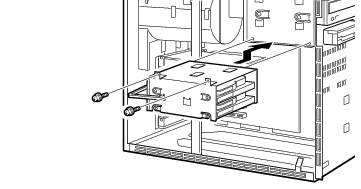

7. 取付金具をパソコン本体に取り付けます。

   手順5で外したネジ（2ヶ所）で固定します。

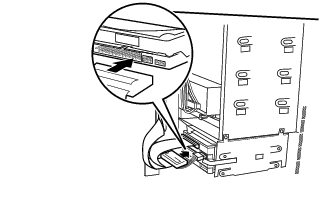

8. フラットケーブルを接続します。

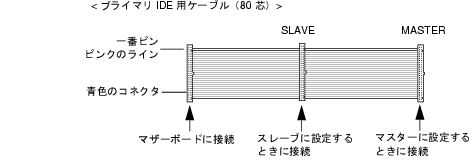

   次図のプライマリIDE用ケーブルのコネクタ（次図の「マザーボードに接続」）がパソコン本体内部のプライマリIDEコネクタに接続されています。

   ベースモデルの場合、1台目を交換するときは、プライマリIDE用ケーブルのMASTERのコネクタを、内蔵ハードディスクのコネクタに接続します。2台目を取り付けるときは、1台目のハードディスクに接続したプライマリIDE用ケーブルのSLAVEのコネクタを、内蔵ハードディスクのコネクタに接続します。

   IDE-RAIDモデルの場合、本パソコンに添付されているフラットケーブルを、プライマリIDEコネクタに接続してお使いください。

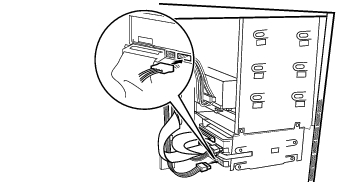

9. 電源ケーブルを接続します。

   パソコン本体内部の電源ケーブルのうち使っていないコネクタを、取り付けた内蔵ハードディスクに接続します。

10. サイドカバーを取り付けます。
11. BIOSセットアップで、取り付けた内蔵ハードディスクのタイプを設定します。

    1台目を交換した場合はBIOSセットアップの「Main」−「IDE Drive 1」で、2 台目を取り付けた場合は「IDE Drive 2」で設定します（通常は「Auto」に設定）（Click）。

• 内蔵ハードディスクを取り外す場合は、取り付ける手順を参照してください。
• 1台目の内蔵ハードディスクを交換した後は、添付の「リカバリCD-ROM」を使って、区画の設定を行いそれぞれのOSをインストールしてください（→『取扱説明書』）。
• 2台目の内蔵ハードディスクを取り付けた後は、次の設定をしてください。
  • Windows XPモデルの場合

    「ディスクの管理」で区画を設定し、フォーマットしてください。「ディスクの管理」は、「スタート」ボタン→「コントロールパネル」→「パフォーマンスとメンテナンス」→「管理ツール」→「コンピュータの管理」で表示される「記憶域」の下にあります。

  • Windows 2000モデルの場合

    「ディスクの管理」で区画を設定し、フォーマットしてください。「ディスクの管理」は、「スタート」ボタン→「プログラム」→「コンピュータの管理」で表示される「記憶域」の下にあります。

• IDE-RAIDモデルの場合、ハードディスクを増設すると、はじめから搭載されているハードディスクのドライブ名が変わることがあります。ハードディスクを増設する前に「ディスクの管理」で、はじめから搭載されているハードディスクの区画のドライブ文字を割り当ててください。

■ フロントアクセスベイに取り付ける

ハードディスクをフロントアクセスベイに取り付ける場合は、「フロントアクセスベイに周辺機器を取り付ける」をご覧ください。

• 1台目の内蔵ハードディスクを交換した後は、添付の「リカバリCD-ROM」を使って、区画の設定を行いそれぞれのOSをインストールしてください（→『取扱説明書』）。
• 2台目の内蔵ハードディスクを取り付けた後は、次の設定をしてください。
  • Windows XPモデルの場合

    「ディスクの管理」で区画を設定し、フォーマットしてください。「ディスクの管理」は、「スタート」ボタン→「コントロールパネル」→「パフォーマンスとメンテナンス」→「管理ツール」→「コンピュータの管理」で表示される「記憶域」の下にあります。

  • Windows 2000モデルの場合

    「ディスクの管理」で区画を設定し、フォーマットしてください。「ディスクの管理」は、「スタート」ボタン→「プログラム」→「コンピュータの管理」で表示される「記憶域」の下にあります。

■ IDE-RAIDモデルのハードディスクを交換する

IDE-RAIDモデルのハードディスクを交換する方法は、次のとおりです。

• 交換するための新しいハードディスクは、交換するハードディスクと同容量・同種類の、指定されたハードディスクをご用意ください。
• 本モデル付属のIDEケーブル以外のIDEケーブルを接続しないでください。
• ハードディスクを交換する際は、『フロントアクセス用HDDアダプタ取扱説明書』をあわせてご覧ください。

1. 電源プラグをコンセントから抜きます。
2. 交換するハードディスク側のフロントアクセスユニットの鍵を開け、HDDアダプタを引き出します。

   交換するハードディスクのチャネル番号とパソコン本体に実際に搭載されている位置を間違えないよう作業を行ってください。

   IDE-RAIDカードのIDEチャネル	ハードディスク搭載位置
   チャネル1 （IDE1）	フロントアクセスユニット上段
   チャネル2 （IDE2）	フロントアクセスユニット下段

3. HDDアダプタの両側面の固定ネジを4ヶ所外してください。
4. ふたを開け、交換するハードディスクを取り外してください。

   HDDアダプタのふたは、ハンドルを引いたまま“OPEN”と刻印されている側のツメを外し、ふたをスライドさせると開きます。

5. 新しいハードディスクのジャンパ設定が「Cable-Select」になっていることを確認してください。
6. 新しいハードディスクをHDDアダプタに取り付け、ネジで側面の4ヶ所を固定し、ふたを閉じてください。
7. HDDアダプタをフロントアクセスユニットに取り付け、鍵を閉めます。
