表示装置を切り替える

標準で使用するディスプレイ以外にディスプレイを増設することで、ディスプレイ表示を切り替えることができます。

■ W5210、D5310でカスタムメイドの「グラフィックカード追加」を選択している場合

ディスプレイを2台接続して、両方のディスプレイに同一のデスクトップを同時表示する方法について説明します。

□ 設定画面の表示方法

W5210でカスタムメイドの「グラフィックカード追加」を選択している場合

ポイント

「ディスプレイマネージャ」に「ウィザード」が表示されない場合は、「表示」を「標準表示」に設定してください。

「CATALYST^TM Control Centerデスクトップ設定ウィザード」の「1.有効にするディスプレイを選択」には、接続されているディスプレイのみ表示されます。

D5310でカスタムメイドの「グラフィックカード追加」を選択している場合

ポイント

「画面」タブには、接続されているディスプレイのみ表示されます。

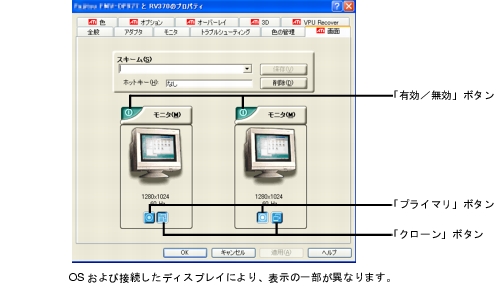

各ボタンについて
「プライマリ」ボタン（Click）が有効になっているディスプレイをプライマリモニタと呼びます。
「クローン」ボタン（Click）が有効になっているディスプレイをクローンモニタと呼びます。
有効の時は、ボタンが押されてへこんだ状態です。

□ 用意するもの

W5210でカスタムメイドの「グラフィックカード追加」を選択している場合
- 添付のDVI-VGA変換アダプタ
- アナログディスプレイおよびデジタルディスプレイ
D5310でカスタムメイドの「グラフィックカード追加」を選択している場合
- 添付のマルチモニタケーブル
- アナログディスプレイ2台

□ ディスプレイを接続する

2台のディスプレイを接続します。

本パソコンに、2台のディスプレイを接続します。

接続方法については、お使いになるディスプレイに添付のマニュアルをご覧ください。
各ディスプレイの電源を入れます。
本パソコンの電源を入れます。
管理者権限を持ったユーザーとしてログオンします。

続けて「同時表示する」をご覧になり、設定してください。

□ 同時表示する

W5210でカスタムメイドの「グラフィックカード追加」を選択している場合

ポイント

「ディスプレイマネージャ」に「ウィザード」が表示されない場合は、「表示」を「標準表示」に設定してください。

表示するディスプレイにチェックを付け、「次へ」をクリックします。

ポイント

「CATALYST^TM Control Centerデスクトップ設定ウィザード」の「1.有効にするディスプレイを選択」には、接続されているディスプレイのみ表示されます。

「1.有効にするディスプレイを選択」に表示されている上側のモニタは、チェックを外さないでください。上側のチェックを外した状態では、正常に起動しない場合があります。

「クローン（プレゼンテーション）モード」にチェックを付け、「次へ」をクリックします。
「適用」をクリックします。

「ディスプレイマネージャ通知」ウィンドウが表示されます。
「はい」をクリックします。
「OK」をクリックし、すべてのウィンドウを閉じます。
本パソコンを再起動します。

クローンモニタの動画再生画面の表示方法を全画面表示やウィンドウ表示に切り替えることができます。

次の手順で設定を変更してください。

ポイント

マルチモニタを有効にする場合は、一度リフレッシュレートを60Hzに設定してから行うようにしてください。

D5310でカスタムメイドの「グラフィックカード追加」を選択している場合
- コマンドプロンプトをフルスクリーンで利用する場合、プライマリモニタに表示されます。
- クローンモニタの動画の再生画面の表示方法を全画面表示やウィンドウ表示に切り替えることができます。

  次の手順で設定を変更してください。

■ K5210の場合

K5210の標準搭載液晶ディスプレイとは別に接続したディスプレイに、画面を表示する方法を説明します。

□ 注意事項

「両方のディスプレイに画面を表示する」、「標準搭載の液晶ディスプレイにのみ画面を表示する」の設定時に使用できる最大の解像度は、15インチのディスプレイ搭載の場合は1024×768、17インチのディスプレイ搭載の場合は1280×1024です。
「外部ディスプレイにのみ画面を表示する」の設定から「両方のディスプレイに画面を表示する」の設定に変更する場合は、あらかじめ画面の解像度、画面のリフレッシュレートを1024×768、60Hzに変更してください。画面が正常に表示されない場合があります。
本パソコンの電源を入れる前に、外部ディスプレイの電源を入れてください。本パソコンの電源を入れてから外部ディスプレイの電源を入れた場合、外部ディスプレイに画面が表示されない場合があります。

□ 用意するもの

アナログディスプレイ1台

□ ディスプレイを接続する

ディスプレイを「ディスプレイコネクタ」に接続します。

接続方法については、ディスプレイのマニュアルをご覧ください。
ディスプレイの電源ケーブルを接続します。

接続方法については、ディスプレイのマニュアルをご覧ください。
ディスプレイの電源を入れます。
パソコン本体の電源を入れます。
管理者権限を持ったユーザーとしてログオンします。

続けて「両方のディスプレイに画面を表示する」、「外部ディスプレイにのみ画面を表示する」、「標準搭載の液晶ディスプレイにのみ画面を表示する」をご覧になり、設定してください。

□ 両方のディスプレイに画面を表示する

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「（マルチモニタ）とMobile Intel(R) 915GM/GMS,910GML Express Chipset Familyのプロパティ」ウィンドウが表示されます。
「Intel(R) Graphics Media Accelerator for Mobile」タブをクリックし、「グラフィックプロパティ」をクリックします。

「Intel(R) Graphics Media Accelerator for mobile」ウィンドウが表示されます。
「ディスプレイデバイス」タブをクリックします。
「Intel(R) デュアル・ディスプレイ・クローン」にチェックを付けます。
「プライマリデバイス」でプライマリモニタとして使用するモニタを選択します。

ポイント

初期設定のままお使いいただいて問題ありません。必要に応じて変更してください。

「ディスプレイ設定」タブをクリックします。
「PCモニタ」タブまたは「LCD Panel」タブをクリックし、次の項目を設定します。

ポイント

「画面の色」、「画面の解像度」が設定できるのは、プライマリモニタのみです。
セカンダリモニタでは、「リフレッシュレート」のみ設定できます。

「適用」をクリックします。

「デスクトップの変更を確認」ウィンドウが表示されます。
「OK」をクリックし、すべてのウィンドウを閉じます。

□ 外部ディスプレイにのみ画面を表示する

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「（マルチモニタ）とMobile Intel(R) 915GM/GMS,910GML Express Chipset Familyのプロパティ」ウィンドウが表示されます。
「Intel(R) Graphics Media Accelerator for Mobile」タブをクリックし、「グラフィックのプロパティ」をクリックします。

「Intel(R) Graphics Media Accelerator for mobile」ウィンドウが表示されます。
「ディスプレイデバイス」タブをクリックします。
「PC モニタ」にチェックを付けます。
「適用」をクリックします。

「デスクトップの変更を確認」ウィンドウが表示されます。
「OK」をクリックし、すべてのウィンドウを閉じます。

□ 標準搭載の液晶ディスプレイにのみ画面を表示する

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「（マルチモニタ）とMobile Intel(R) 915GM/GMS,910GML Express Chipset Familyのプロパティ」ウィンドウが表示されます。
「Intel(R) Graphics Media Accelerator for Mobile」タブをクリックし、「グラフィックのプロパティ」をクリックします。

「Intel(R) Graphics Media Accelerator for mobile」ウィンドウが表示されます。
「ディスプレイデバイス」タブをクリックします。
「LCD Panel」にチェックを付けます。
「適用」をクリックします。

「デスクトップの変更を確認」ウィンドウが表示されます。
「OK」をクリックし、すべてのウィンドウを閉じます。
