本カードは、内蔵用または外付用のSCSI装置を接続することが可能です（内蔵装置と外付装置の混在はできません）。システムの最大構成は、以下のとおりです。

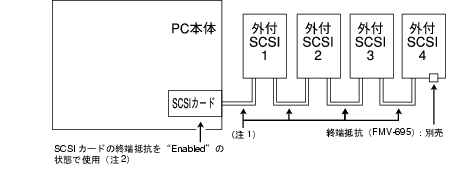

なお最大同期転送速度を10MB/s以下に設定した場合は、外付装置を最大4台まで接続することが可能です。この場合、接続された装置全てについて最大同期転送速度を10MB/s以下に設定することが必要です。
設定方法については、「コンフィグレーション」をご参照ください。
SCSIバスには、バスの両端に終端抵抗を接続する必要があります。本カードは高速な転送をサポートしていますので、相応した終端抵抗を必要とします。

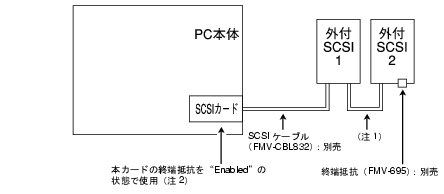

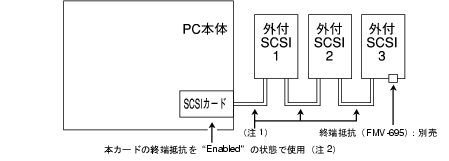

各システム構成における終端抵抗の状態について、以下に示します。
|
別売のSCSIケーブル：FMV-CBL833を使用してください。
|
|
|
本カード上の終端抵抗はデフォルトで自動（Automatic）に設定されています。通常は、設定変更なしで使用できます。終端抵抗の設定方法については、「ユーザーズ・ガイド」を参照してください。
|
|
|

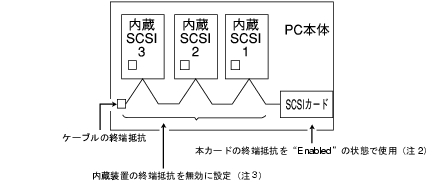

別売の内蔵SCSIケーブル：FMV-CBL834を使用してください。その際、内蔵SCSI装置の終端抵抗はすべて無効に設定してください。
|
|
|||
|
