その他の周辺機器を取り付ける

フロントアクセスベイ1およびフロントアクセスベイ2に内蔵周辺機器を取り付けることができます。

  1. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
  2. サイドカバーおよびフロントパネルを取り外します(Click)。

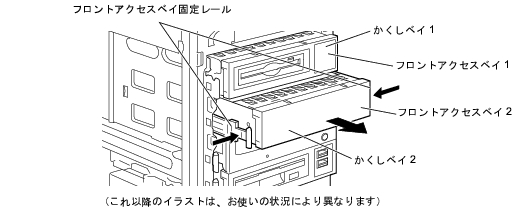

  3. かくしベイ2を取り外します。
    フロントアクセスベイ固定レール(2ヶ所)を内側に押し、取り外します。
画像

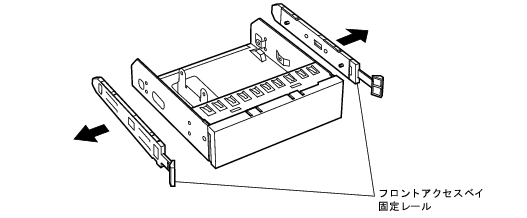

  1. かくしベイ2から、フロントアクセスベイ固定レールを取り外します。
画像

ポイント

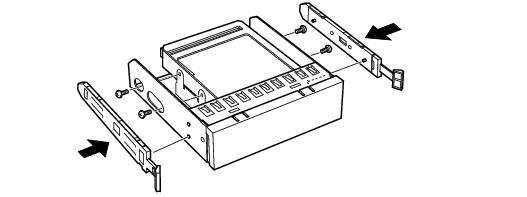

  1. 内蔵周辺機器をネジで取り付け、手順4で取り外したフロントアクセスベイ固定レールを取り付けます。
画像

ポイント

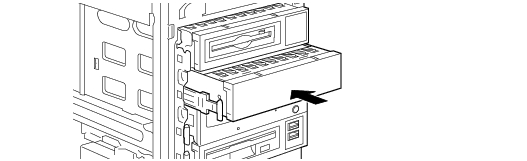

  1. フロントアクセスベイに、周辺機器を取り付けます。
画像

  1. 必要なケーブルを取り付けます。
  2. フロントパネル、サイドカバーを取り付けます。
